Komponen Karburator Motor Beserta Fungsinya

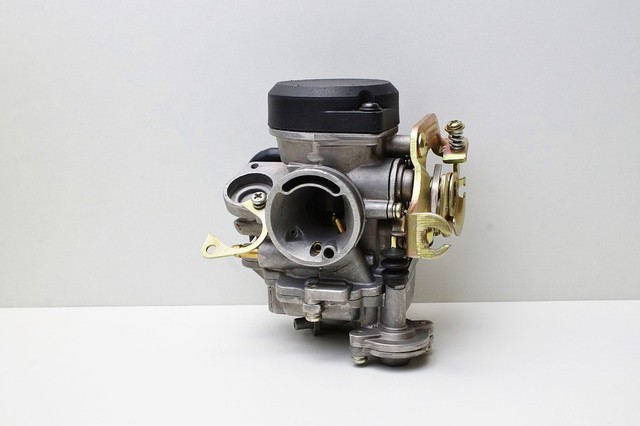

Ilustrasi karburator pada motor (Foto: Pixabay)

Setiap part pada sebuah kendaraan bermotor pasti terdapat sebuah komponen di dalamnya, termasuk komponen karburator motor. Karburator ini memiliki dua fungsi yang berbeda yaitu untuk mengatur RPM dan mencampur udara dan bahan bakar sesuai dengan perbandingan.

Karbu memiliki komponen berupa katup gas yang tersambung ke setang untuk kita tarik ulur agar RPM mesin bisa berubah. Selain itu, karbu juga harus mampu menyuplai bensin dengan perbandingan yang ideal pada segala RPM.

Oleh karena itu, meski karburator motor berukuran kecil ada banyak komponen di dalamnya yang sangat penting. Tapi secara keseluruhan konstruksi karburator motor lebih simpel dibandingkan karburator mobil. Hal itu dikarenakan pada motor, tidak menuntut performa mesin yang lebih dibandingkan sebuah mobil.

Lantas apa saja komponen karburator motor beserta fungsinya ini? Dikutip dari laman Autoexpose.og berikut ulasannya untuk Anda.

Komponen karburator motor Beserta Fungsinya

Ilustrasi komponen karburator (Foto: Autoexpose)

Pada ilustrasi di atas bisa kita lihat konstruksi karburator pada sepeda motor. Fungsi dari komponen di atas adalah sebagai berikut.

1. Jarum pelampung

Jarum pelampung adalah sebuah jarum berbentuk lancip seperti katup yang menekan sebuah lubang. Lubang yang ditekan adalah lubang penyalur bensin, sehingga ketika lubang ini tertekan katup otomatis suplai bensin akan terhenti.

Hal ini bertujuan untuk mengatur volume di dalam ruang pelampung agar tidak berlebihan, sehingga campuran yang keluar menuju intake manifold bisa berlangsung normal.

2. Pelampung

Pelampung adalah sebuah komponen yang terbuat dari plastik ringan yang mengambang pada zat cair khususnya bensin. Pelampung akan menggerakkan ujung jarum pelampung agar tertutup.

Mekanismenya ketika volume bensin di ruang pelampung meningkat, otomatis pelampung juga semakin naik. Kenaikan pelampung akan menggerakkan jarum pelampung sehingga menutup aliran bensin. Ini akan membuat suplai bensin terhenti hingga volume bensin di ruang pelampung berkurang.

3. Main Jet

Main jet adalah saluran utama di dalam karburator motor yang menghubungkan bensin di dalam ruang pelampung ke dalam venturi di tengah saluran udara ke intake. Bensin akan tersuplai ke luar.

4. Needle Jet

Needle jet adalah jarum berbentuk tirus dengan ujung lancip, jarum ini dipakai untuk mengatur volume bensin yang keluar dari main jet. Jarum ini digerakkan oleh skep atau katup gas, di mana gerakan naik turun skep akan menggerakkan needle jet untuk bergerak naik turun. Sesuai dengan bentuknya, gerakan naik turun needle jet akan mempengaruhi besar kecilnya ujung saluran main jet.

5. Skep/Katup Gas

Katup gas pada motor bukan berbentuk koin seperti karburator mobil tapi berbentuk tabung yang bergerak naik turun. Gerakan naik turun ini membuat diameter venturi bervariasi, itulah sebabnya karburator pada motor masuk ke dalam tipe Variable Ventury kecepatan konstan.

Saat posisi skep ada di bawah maka aliran udara akan terhambat sehingga menyebabkan RPM mesin menjadi rendah, ketika posisi katup gas ini dinaikan maka saluran udara semakin membesar sehingga RPM mesin semakin naik.

6. Pegas katup gas

Pegas ini terletak dibagian atas karburator tepat pada tutup pengatur katup gas. Fungsi pegas ini adalah untuk menjaga katup tetap tertutup ketika kita tidak menarik pedal gas dan membalikkan posisi katup ketika kita melakukan deselerasi.

7. Pilot Jet

Pilot jet merupakan saluran yang menghubungkan bensin pada ruang pelampung dengan ruang setelah katup gas sebelum intake manifold,. Fungsi pilot jet adalah untuk mengalirkan bensin ketika mesin bekerja pada idle RPM.

8. Air Pilot

Saluran ini terletak memanjang dari ruang sebelum katup gas menuju ruang setelah katup gas. Output dari air pilot ini akan menyatu dengan saluran pilot jet, sehingga ketika ada aliran udara melewati air jet secara otomatis bensin akan tercampur di dalam saluran ini dan material yang keluar dari saluran pilot jet setelah katup sudah berbentuk campuran udara bahan bakar.

Fungsi air pilot adalah menyuplai udara ketika katup gas tertutup rapat atau saat idle.

9. Choke Valve

Komponen ini dipakai untuk memperkecil volume udara yang masuk ke mesin agar isapan mesin mengangkat bahan bakar. Dengan demikian, campuran bensin dan bahan bakar menjadi kaya. Sistem choke ini bekerja dengan menutup saluran udara yang mengarah ke karburator menggunakan katup. Sistem ini dipakai ketika kondisi mesin dingin, di mana banyak bahan bakar yang mengendap di dinding intake dan menyebabkan sedikit bensin yang masuk ke ruang bakar.

10. Mangkuk karburator

Mangkuk ini berfungsi untuk menampung bensin yang akan disuplai ke venturi. Selain itu, mangkok ini juga dijadikan cover pelindung komponen karbu seperti pelampung dan main jet. Mangkuk karbu diharuskan bisa menampung bensin tanpa bocor dengan tekanan yang stabil.

11. Sekrup penyetel

Ada dua buah sekrup penyetel pada karburator, yang pertama sekrup pengatur udara pilot jet. Ini dipakai untuk menentukan jumlah udara yang masuk saat idle tanpa memakai sistem choke. Sekrup kedua yakni sekrup gas yang dipakai untuk mengatur idle RPM mesin.
