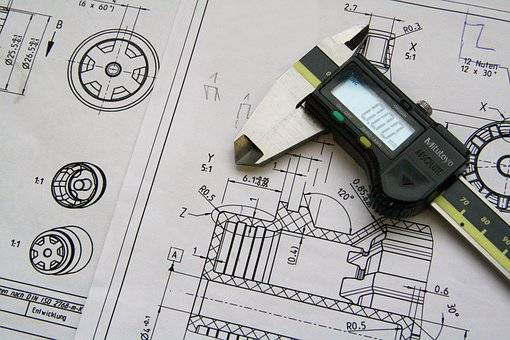

PerbesarGambar teknik adalah suatu alat komunikasi antara perencanaan dengan pelaksana dalam bentuk bahasa gambar yang diungkapkan secara praktis, jelas, mudah dipahami oleh kedua belah pihak. Dalam membuat gambar teknik ada beberapa aturan yang harus diikuti dan dipatuhi untuk menstandarkan gambar. Salah satu aturan yang perlu diikuti yaitu aturan mengenai penulisan huruf dan angka pada gambar teknik. Huruf dan angka pada gambar teknik berfungsi untuk menunjukan besaran ukuran suatu benda kerja. Berikut penjelasan lengkapnya.
Baca juga: Mengubah Angka Jadi Huruf
Fungsi Huruf dan Angka pada Gambar Teknik
Fungsi huruf dan angka dalam gambar teknik dipergunakan menampilkan informasi judul projek, nama instansi, besarnya ukuran, dan keterangan bagian gambar lainnya yang ditampilkan kolom pada etiket gambar.
Berikut ini, beberapa fungsi huruf dan angka gambar teknik dengan lebih luas, yaitu:
Menunjukkan besaran dan satuan ukuran suatu benda kerja.
Huruf dan angka gambar teknik berfungsi untuk menambah keterangan gambar seperti gambar potongan, muka, serta proyeksi.
Menambah catatan pada etiket gambar teknik.
Syarat Huruf dan angka Gambar Teknik
Dalam membuat tulisan huruf dan angka, ada beberapa peraturan yang telah disepakati. Hal ini dimaksudkan agar setiap orang teknik bisa memahami maksud dan tujuan dari gambar tersebut.
1. Memiliki type sesuati tujuan gambar. Ukuran huruf dan angka mempunyai ketentuan menurut standar ISO yaitu type A dan type B.
Type A [Tegak/miring 75 derejat] ; Untuk huruf besar/kapital, tebal garis 1/14 H, dimana H adalah tinggi huruf/angka. H = [14 mm, 10 mm, 7 mm, 5 mm dan 3,5 mm]. Sedangkan untuk huruf kecil, tebal hgaris 1/14 H, dimana H = [10 mm, 7 mm, 5 mm, 3.5 mm dan 2.5 mm].
Type B [Tegak / miring 75 derejat] ; Untuk huruf besar/kapital, tebal garisnya dalah 1/10 H, dimana H = tinggi huruf/angka. H = [14 mm, 10 mm, 7 mm, 5 mm dan 3,5 mm]. sedangkan untuk huruf kecil, tebal garis 1/10 H, dimana H = [10 mm, 7 mm, 5 mm, 3.5 mm, dan 2.5 mm]. Antara type A dan type B perbedaan yang mencolok adalah dari ketebalan garisnya.
2. Ukuran huruf dan angka standar
Jelas dan seragam yang berarti tinggi dari huruf dan angka yang disajikan tidak boleh terlalu kecil, sebab akan menyebabkan akan sukar dibaca. Selain tidak boleh terlalu kecil, huruf yang digunakan dalam menggambar teknik juga perbandingan tinggi, tebal, jarak diantara huruf dan angka serta kata yang ada harus proportional antar huruf dan angka sehingga akan seragam.
Dengan begitu itu semua ukuran, keterangan dan catatan hendaknya ditulis tangan dengan gaya yang terang, dapat dibaca dan dapat dibuat dengan cepat. Ada beberapa ciri yang perlu diperhatikan dalam penulisan huruf dan angka dan huruf pada gambar teknik agar dapat berfungsi sebagaimana mestinya dengan jelas dan seragam.
Huruf dan angka gambar teknik harus jelas atau dapat dibaca, dapat dibuat secara cepat, serta memiliki gaya yang tegas. Ada beberapa hal yang harus diperhatikan dalam penggunaan huruf dan angka gambar teknik yaitu sesuai dengan standar yang ada. Standar yang digunakan pada penggunaan huruf dan angka gambar teknik adalah sesuai dengan ISO 3098/1-1974.
Cara membuat huruf dan angka gambar teknik harus mengikuti standar yang ada. Pembuatan huruf dan angka gambar teknik disesuaikan dengan ukuran kertas yang digunakan. Artinya dalam pembuatan huruf dan angka gambar teknik harus proporsional mulai dari ukuran, tinggi, ketebalan, dan jarak antar huruf
Itulah ulasan fungsi huruf dan angka pada gambar teknik dan syarat membuat huruf dan angka gambar teknik. Dalam gambar teknik, huruf dan angka merupakan salah satu hal yang cukup penting. Huruf dan angka pada gambar teknik memberikan berbagai informasi yang akan bermanfaat bagi pembacanya. (NDA)
