Kode Warna Resistor dan Cara Membacanya

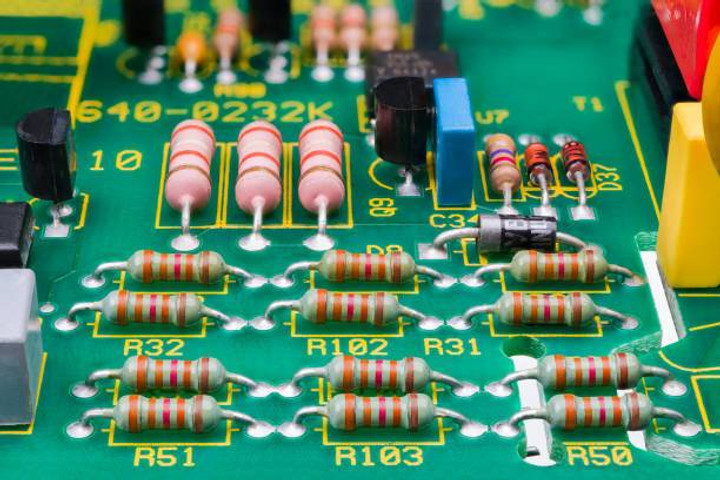

Ilustrasi Kode Warna Resistor, Foto: Unsplash/Ladislav Kubeš.

Resistor adalah salah satu komponen elektronik pasif yang berfungsi untuk mengatur aliran arus listrik dalam sebuah rangkaian. Ada banyak cara untuk membaca nilai resistor. Setiap kode warna resistor menunjukkan besar dari resistansinya.

Namun pada saat melihat resistor, maka tidak dapat melihat angka yang bisa menunjukkan resistensinya. Jadi, gelang atau pita resistor bisa dilihat. Agar lebih mudah, warna resistor ini menjadi kode untuk mengetahui besarnya resistansi.

Ulasan Kode Warna Resistor

Ilustrasi Kode Warna Resistor, Foto: Unsplash/Ladislav Kubeš.

Dikutip dari buku Komponen-komponen Elektronika: Pengenalan, Jenis, dan Aplikasi karya Nehru (2023: 5), kode warna resistor sudah ditentukan EIA (Electronic Industries Alliance). Organisasi ini dibuat oleh RMA (Radio Manufacturers Association) dari Amerika dan Eropa.

EIA menentukan beberapa kode warna, mulai dari 3 gelang, 4 gelang sampai 6 gelang. Resistor dengan 4 gelang merupakan resistor yang paling banyak ditemukan di pasaran. Resistor ini memiliki dua gelang untuk nilai resistansi, satu pengali dan satu toleransi.

Gelang pertama biasanya terletak dekat dengan lead, sementara gelang perak atau emas adalah gelang terakhir yang menunjukkan nilai toleransi.

Untuk memastikan sistem kode warna yang digunakan, periksa datasheet resistor tersebut. Jika masih ragu, dapat mengukur hambatannya menggunakan Ohm meter, terutama jika gelang warnanya terbakar.

Cara Membaca Kode Warna Resistor

Ilustrasi Kode Warna Resistor, Foto: Unsplash/MarcoMarchi.

Berikut adalah cara membaca kode warna resistor yang perlu diketahui.

A. Cara Membaca Kode Warna Resistor 4 Gelang

Bb Cara Membaca Kode Warna Resistor 5 Gelang

C. Cara Membaca Kode Warna Resistor 6 Gelang

Misalnya, resistor dengan pita warna merah, kuning, oranye, merah, dan emas.

Jadi, nilai resistor tersebut adalah 24.300 ohm atau 24,3 kΩ dengan toleransi ±5%.

Baca Juga: 2 Contoh Soal Hukum Ohm dalam Fisika

Itulah kode warna resistor dan cara membacanya. Dengan memahami cara membaca kode warna resistor, dapat dengan mudah mengetahui nilai resistansi yang tepat pada resistor yang digunakan dalam rangkaian elektronik. (Umi)
