Kumpulan Contoh Soal Jangka Sorong dan Mikrometer Sekrup Disertai Jawaban

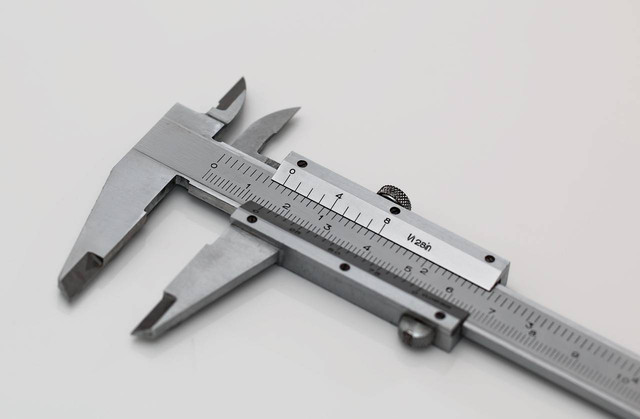

Ilustrasi contoh soal jangka sorong dan mikrometer sekrup - Sumber: pixabay.com/stevepb

Kumpulan contoh soal jangka sorong dan mikrometer sekrup diperlukan oleh para siswa untuk lebih memahami materi. Latihan soal yang dilengkapi dengan kunci jawaban juga akan memudahkan mereka mengetahui jawaban yang paling tepat.

Saat siswa mengerjakan soal dan memeriksa dengan kunci jawaban, mereka bisa mengidentifikasi kesalahan dan kesulitan yang dihadapi. Dengan begitu, mereka bisa mengoreksi pemahaman tentang materi pelajaran tersebut.

Contoh Soal Jangka Sorong dan Mikrometer Sekrup dengan Kunci Jawaban

Ilustrasi contoh soal jangka sorong dan mikrometer sekrup - Sumber: pixabay.com/balam15

Berdasarkan buku Rangkuman Fisika SMP, Kinkin Suartini, M.Pd, (2010), yang dimaksud jangka sorong adalah alat pengukur yang terdiri dari dua rahang yang dapat bergerak. Saat rahang ini menjepit objek, penggunanya dapat membaca hasil pengukuran dari angka yang ada.

Sementara, mikrometer sekrup dikenal juga dengan nama micrometer screw gauge. Alat ini bekerja dengan cara mengukur perubahan jarak antara dua rahang. Jadi, salah satu rahangnya dapat bergerak maju atau mundur dengan bantuan sekrup.

Untuk lebih memahami cara kerja dan perhitungan kedua alat tersebut, berikut adalah beberapa contoh soal jangka sorong dan mikrometer sekrup.

1. Penggunaan jangka sorong yang paling tepat berdasarkan nilai ketelitiannya adalah ...

a. Jarak main bebas pedal rem

b. Diameter luar piston

c. Ketebalan kanvas kopling

d. Diameter dalam blok silinder

Jawaban: d

2. Jangka sorong digunakan untuk mengukur panjang sebuah batang dengan tepi yang tidak rata. Di mana harus menempatkan rahang atas jangka sorong untuk mengukur dengan akurasi yang terbaik?

a. Di tengah batang

b. Di tepi yang paling rata

c. Di tepi yang paling tajam

d. Di mana saja, tidak penting

Jawaban: b

3. Jika skala utama jangka sorong berada pada 4 cm dan skala nonius berada pada 0,2 mm, berapa hasil pengukuran keseluruhan?

a. 4,2 mm

b. 4,02 cm

c. 4,2 cm

d. 4,02 mm

Jawaban: b

4. Jika ingin mengukur kedalaman suatu lubang dengan jangka sorong, bagian mana dari alat yang akan digunakan?

a. Rahang atas

b. Rahang bawah

c. Skala utama

d. Skala nonius

Jawaban: b

5. Fungsi skala thimble pada mikrometer adalah...

a. Menunjukkan nilai angka desimal hasil pengukuran

b. Berputar mengikuti gerakan dari proses pengukuran

c. Menunjukkan nilai angka nominal hasil pengukuran

d. Mengatur tekanan pada benda kerja

Jawaban: b

6. Jika satu putaran penuh sekrup mikrometer sekrup setara dengan 0,5 mm, berapa banyak putaran penuh yang harus dilakukan untuk mengukur panjang 2,5 cm?

a. 1 putaran penuh

b. 2 putaran penuh

c. 5 putaran penuh

d. 10 putaran penuh

Jawaban: c

7. Mikrometer sekrup digunakan untuk mengukur objek dengan akurasi tinggi. Jika skala utama pada mikrometer sekrup berada pada 5 mm dan skala nonius berada pada 0,03 mm, berapa hasil pengukuran keseluruhan?

a. 5,3 mm

b. 5,03 mm

c. 0,53 mm

d. 5,003 mm

Jawaban: b

Baca Juga: Jenis Jangka Sorong

Dari contoh soal jangka sorong dan mikrometer sekrup tersebut, diharapkan siswa dapat mengetahui fungsi keduanya. Termasuk juga memahami bagaimana cara mengukur dengan jangka sorong atau mikrometer sekrup dengan benar dan tepat. (DNR)
