Bentuk Saluran Transmisi dalam Dunia Elektronik

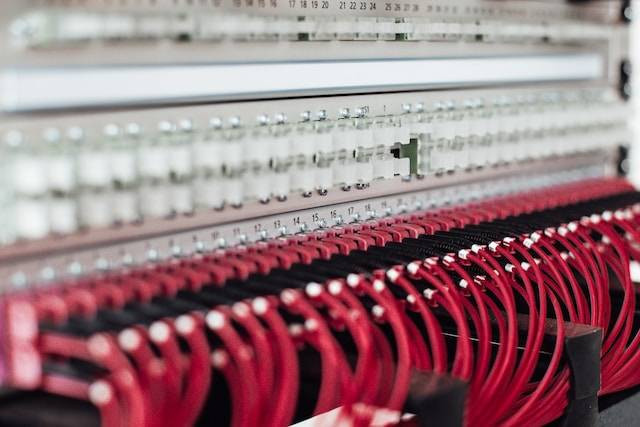

Ilustrasi bentuk saluran transmisi, sumber foto: unsplash.com/Lars Kienle

Saluran transmisi adalah media yang digunakan untuk mengirimkan sinyal elektromagnetik dari pengirim (transmitter) ke penerima (receiver) dalam jarak jauh. Dalam materi ini ada pertanyaan jelaskan bentuk saluran transmisi.

Saluran transmisi sendiri bisa berupa media terpandu (guided) atau media tidak terpandu (unguided). Media terpandu adalah media yang memiliki konduktor fisik, seperti kabel tembaga, kabel koaksial, atau serat optik.

Di sisi lain, media tidak terpandu adalah media yang tidak memiliki konduktor fisik. Contohnya adalah udara, ruang hampa, atau gelombang mikro.

Jelaskan Bentuk Saluran Transmisi! Ini Jawabannya

Ilustrasi bentuk saluran transmisi, sumber foto: unsplash.com/Possessed Photography

Dikutip dari Buku Ajar Teknik Frekuensi Tinggi dan Gelombang Mikro karya Irawati Razak dkk., (2022) pengertian dari saluran transmisi dalah penyalur informasi dari sumber informasi ke penerima informasi.

Saluran transmisi memiliki berbagai macam bentuk dan jenis sesuai dengan kebutuhan dan aplikasinya. Beberapa contoh bentuk saluran transmisi dalam dunia elektronik adalah sebagai berikut.

1.Twisted Pair Cable

Kabel jenis ini terdiri dari dua konduktor tembaga yang dipilin bersama untuk mengurangi interferensi elektromagnetik. Twisted pair cable biasa digunakan untuk jaringan telepon dan jaringan komputer lokal (LAN).

2. Coaxial Cable

Kabel ini terdiri dari inti konduktor tembaga yang dikelilingi oleh lapisan isolator, lalu dikelilingi lagi oleh lapisan konduktor kedua berbentuk silinder, dan terakhir dikelilingi oleh lapisan pelindung.

Coaxial cable memiliki bandwidth dan kekebalan terhadap gangguan yang lebih tinggi daripada twisted pair cable. Coaxial cable biasa digunakan untuk televisi kabel, radio frekuensi tinggi, dan jaringan komputer berkecepatan tinggi.

3. Fiber Optic Cable

Kabel ini terdiri dari inti serat kaca atau plastik yang dikelilingi oleh lapisan cladding, lalu dikelilingi lagi oleh lapisan pelindung. Fiber optic cable mentransmisikan data dalam bentuk cahaya yang dipantulkan di dalam inti serat.

Fiber optic cable memiliki bandwidth dan kecepatan transmisi yang sangat tinggi, serta tahan terhadap gangguan elektromagnetik. Fiber optic cable biasa digunakan untuk telekomunikasi jarak jauh, internet berkecepatan tinggi, dan jaringan komputer optik.

4. Microwave

Gelombang elektromagnetik dengan frekuensi antara 300 MHz hingga 300 GHz. Microwave dapat mentransmisikan data melalui udara atau ruang hampa dengan menggunakan antena parabola sebagai pengirim dan penerima.

Microwave memiliki keuntungan berupa biaya rendah, kapasitas besar, dan instalasi mudah. Namun, microwave juga memiliki kelemahan berupa rentan terhadap gangguan cuaca, interferensi dengan gelombang lain, dan masalah line of sigh.

Baca juga: Mengenal Kegunaan dan Susunan Kabel Straight dan Cross pada LAN

Pembahasan mengenai jawaban dari pertanyaan jelaskan bentuk saluran transmisi di atas bisa digunakan untuk bahan belajar dan menambah wawasan. (WWN)
