Cara Mengukur Tegangan AC dan Cara Menggunakannya

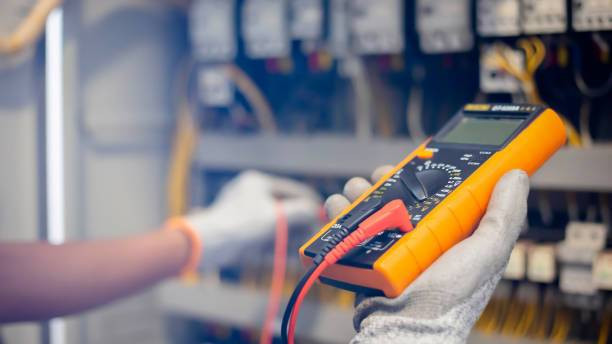

Ilustrasi Cara Mengukur Tegangan AC, Foto: Unsplash/A stockphoto/.

Cara mengukur tegangan AC ini bisa menggunakan alat bernama multimeter. Multimeter adalah alat untuk mengukur besaran listrik, tegangan listrik, arus listrik, hambatan, dan juga untuk mengecek kondisi sebuah komponen atau peralatan listrik.

Tegangan listrik terbagi dalam 2 jenis yaitu tegangan listrik searah atau DC (Direct Current) dan tegangan listrik bolak-balik atau AC (Alternating Current).

Terdapat dua fungsi multimeter yaitu fungsi VAC (Voltmeter AC) untuk mengukur tegangan listrik AC dan VDC (Voltmeter DC) untuk mengukur tegangan listrik DC.

Cara Mengukur Tegangan AC dan DC beserta Penggunaan

Ilustrasi Cara Mengukur Tegangan AC, Foto: Unsplash/A stockphoto.

Cara mengukur tegangan AC beserta DC dan cara menggunakannya dapat dilihat dalam Buku Ajar Teori Dasar Listrik dan Elektronika karya Muhammad Naim (2022: 105). Berikut penjelasannya

1. Cara Mengukur Tegangan AC

• Atur Posisi Saklar Selektor ke ACV

• Pilih skala sesuai dengan perkiraan tegangan yang akan diukur. Jika ingin mengukur 220 Volt, putar saklar selector ke 300 Volt (khusus Analog Multimeter)

  **Jika tidak mengetahui tingginya tegangan yang diukur, maka disarankan untuk memilih skala tegangan yang tertinggi untuk menghindari terjadi kerusakan pada multimeter.

• Hubungkan probe ke terminal tegangan yang akan diukur. Untuk Tegangan AC, tidak ada polaritas Negatif (-) dan Positif (+)

• Baca hasil pengukuran di Display Multimeter.

2. Cara Mengukur Tegangan DC

• Atur Posisi Saklar Selektor ke DCV

• Pilihlah skala sesuai dengan perkiraan tegangan yang akan diukur. Jika ingin mengukur 6 Volt, putar saklar selector ke 12 Volt (khusus Analog Multimeter)

  **Jika tidak mengetahui tingginya tegangan yang diukur, maka disarankan untuk memilih skala tegangan yang lebih tinggi untuk menghindari terjadi kerusakan pada multimeter.

• Hubungkan probe ke terminal tegangan yang akan diukur. Probe Merah pada terminal Positif (+) dan Probe Hitam ke terminal Negatif (-). Hati-hati agar jangan sampai terbalik.

• Baca hasil pengukuran di Display Multimeter.

Fungsi Multimeter pada Listrik

Cara Mengukur Tegangan AC, Sumber: Unsplash/Nekhil R

Alat bernama multimeter memiliki beberapa fungsi yang perlu diketahui. Berikut rinciannya.

• Mengukur tegangan DC

• Mengukur tegangan AC

• Mengukur kuat arus DC

• Mengukur nilai hambatan sebuah resistor

• Mengecek hubung-singkat / koneksi

• Mengecek transistor

• Mengecek kapasitor elektrolit

• Mengecek dioda, led dan dioda zener

• Mengecek induktor

• Mengukur HFE transistor (type tertentu)

• Mengukur suhu (type tertentu)

Baca Juga: Pengertian Multimeter dan Jenis-jenisnya

Itulah cara mengukur tegangan AC beserta DC dan cara menggunakannya. Ulasan ini bisa dijadikan panduan oleh teknisi saat menggunakan multimeter. (Umi)
