Hukum Kirchoff dalam Perhitungan Arus Listrik

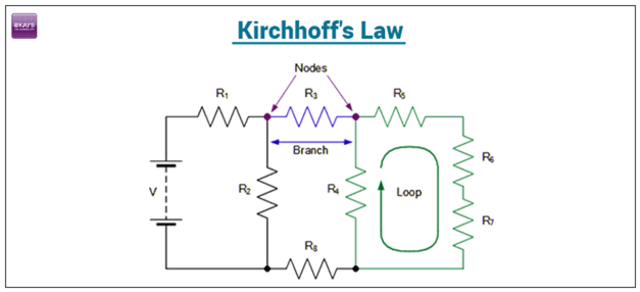

Ilustrasi penggunaan hukum Kirchoff. Sumber: Byjus

Pada mata pelajaran Sains, Hukum Kirchoff sering kita temui pada pembahasan tentang kelistrikan atau rangkaian listrik. Hukum Kirchoff sendiri umumnya digunakan sebagai dasar perhitungan untuk menentukan kuat arus pada rangkaian listrik.

Sama seperti namanya, hukum ini pertama kali ditemukan oleh seorang Ilmuwan fisika asal Jerman yang bernama Gustav Robert Kirchoff pada tahun 1845. Saat ini sendiri, terdapat dua Hukum Kirchoff yang digunakan untuk mengukur jumlah arus listrik pada setiap percabangan rangkaiannya. Adapun hukum-hukum tersebut ialah Hukum Kirchoff I dan Hukum Kirchoff II.

Hukum Kirchoff I

Pada hukum Kirchoff I umumnya dikenal dengan sebutan lain yakni hukum percabangan (junction rule). Pasalnya hukum tersebut menerangkan perhitungan arus listrik dalam suatu percabangan. Adapun bunyi hukum tersebut ialah sebagai berikut: “jumlah arus yang masuk dalam suatu percabangan sama dengan jumlah arus yang keluar percabangan. Atau, jumlah arus pada suatu titik sama dengan nol”.

Berdasarkan bunyi hukum tersebut, maka rumus yang digunakan untuk menghitung arus listrik dinyatakan dengan bentuk berikut ini:

Rumus hukum Kirchoff I. Sumber: Kumparan

Hukum Kirchoff II

Sedangkan Hukum Kirchoff II digunakan untuk menentukan kuat arus listrik pada rangkaian bercabang dan tertutup. Hukum tersebut sendiri menyatakan bahwa “pada setiap rangkaian tertutup, jumlah beda potensialnya harus sama dengan nol”. Maka secara matematis, hukum ini memiliki rumus sebagai berikut:

Rumus hukum Kirchoff II. Sumber: Kumparan

Keterangan:

ΣE = jumlah ggl sumber arus (V)

ΣIR = jumlah penurunan tegangan (V)

I = arus listrik (A)

R = hambatan (W)

Berbeda dengan hukum yang pertama, untuk memakai hukum Kirchoff II ini kita harus memperhatikan beberapa aturan. Adapun aturan-aturan tersebut diantaranya:

1. Tentukan loop pada masing-masing rangkaian tertutup dengan arah tertentu

2. Jika searah loop, penurunan tegangan diberi tanda positif (+). Sebaliknya, jika berlawanan dengan loop maka tegangan diberi tanda negatif (-)

3. Jika menjumpai kutup positif sumber tegangan, maka gaya gerak listriknua bertanda positif (+) sedangkan jika menjumpai kutub negatif sumber tegangan, maka gaya gerak listriknya betanda negatif (-)

Semoga dengan penjelasan singkat di atas, kamu bisa semakin paham tentang Hukum Kirchoff satu dan dua dalam perhitungan rangkaian listrik ya! (HAI)
