Hukum Ohm dan Contoh Soal yang Bisa Kamu Pelajari

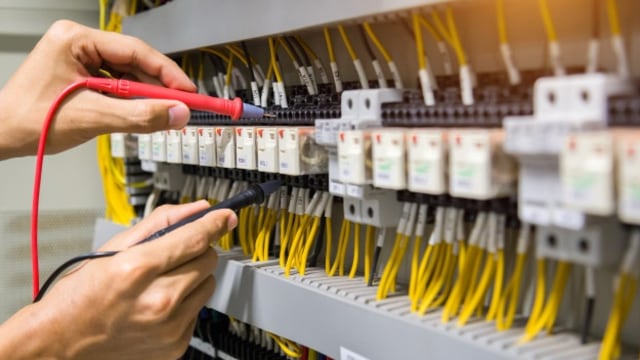

Hukum ohm sumber foto: Freepik

Hukum ohm biasa digunakan dalam rangkaian elektronika dan merupakan hukum dasar pada rangkaian listrik. Dengan menggunakan hukum ini tidak hanya dapat menghitung, tapi juga dapat memperkecil arus listrik, memperkecil tegangan pada rangkaian dan memperoleh nilai resistansi atau hambatan yang diperlukan.

Dalam suatu pernyataan juga disebutkan bahwa arus listrik (I) yang mengalir pada suatu kawat konduktor sebanding dengan beda potensial (V) yang diberikan pada ujung-ujungnya. Artinya, semakin besar beda potensial, maka semakin besar arus yang mengalir. Sebaliknya, jika beda potensial yang diberikan diperkecil, semakin kecil pula arus yang mengalir.

Berikut Ini Rumus Hukum Ohm dan Contoh Soal yang Bisa Kamu Pelajari

Secara Matematis, Hukum ini dapat dirumuskan menjadi persamaan seperti dibawah ini :

V = I x R

I = V / R

R = V / I

Keterangan :

Contoh Soal :

Diketahui siswa menghubungkan dua resistor R1 dan R2 secara seri ke sumber DC dengan tegangan 20V. Coba hitung arus yang mengalir melalui rangkaian jika kode warna untuk resistor:

R1 = Kuning, ungu, oranye

R2 = Coklat, hitam, merah

Jawaban :

Menurut kode warna resistor karbon, pita warna R1 mewakili angka-angka berikut:

Kuning = 4, Ungu = 7 dan Oranye = 3

R1 = 47 x 103 Ω = 47k Ω

Pita warna resistor R2 mewakili angka-angka berikut:

Coklat = 1, Hitam = 0 dan Merah = 2

R2 = 10 x 102 Ω = 1k Ω

Jadi, nilai hambatan penggantinya adalah

R = R1 + R2

= 47 kΩ + 1kΩ

R = 48kΩ

Arus yang mengalir di rangkaian menggunakan rumus, I = V/R

V = 20 V, R = 48kΩ

I = 20V/48kΩ = 4,16 x 10-4A

Kamu bisa berlatih banyak soal lainnya mengenai Hukum Ohm ini. Dengan banyak berlatih soal akan membantumu untuk lebih memahami salah sau hukum kelistrikan yang ada pada mata pelajaran fisika tersebut.

(RN)
