Pengertian Gerbang Logika dan Jenisnya di Elektronika Digital

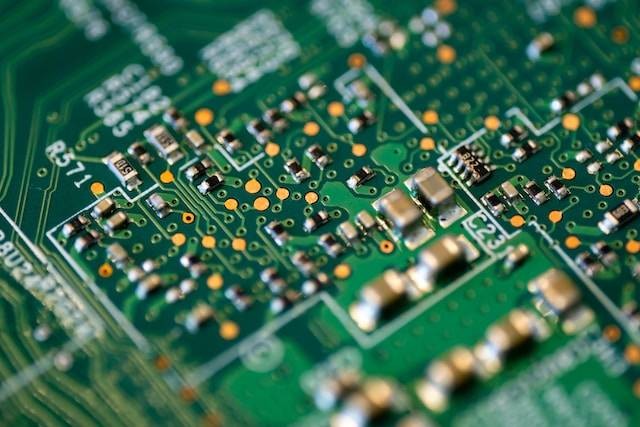

Ilustrasi Pengertian Gerbang Logika dan Jenisnya. Sumber: Unsplash/Magnu Engo

Bagi mahasiswa ilmu komputer dan informatika, pengertian gerbang logika dan jenisnya pasti sudah tidak asing. Gerbang logika merupakan materi yang sangat fundamental di sistem digital.

Gerbang logika ini merupakan salah satu bagian dari sistem elektronik. Biasanya gerbang logika berbentuk seperti chip kecil di dalam suatu perangkat elektronik.

Pengertian Gerbang Logika dan Jenisnya

Ilustrasi Pengertian Gerbang Logika dan Jenisnya. Sumber: Unsplash/Umberto

Ada banyak mata kuliah yang akan dipelajari dalam jurusan ilmu komputer dan informatika. Salah satunya adalah tentang sistem digital. Pada mata kuliah ini, pengertian gerbang logika dan jenisnya harus dipahami.

Apa yang disebut sebagai gerbang logika? Dikutip dari buku Logika Informatika, Santoso, dkk (2023), gerbang logika atau biasa juga disebut gerbang logika Boolean adalah sistem pemrosesan dasar yang dapat mengolah suatu masukan berupa bilangan biner menjadi keluaran bersyarat yang pada akhirnya digunakan untuk pemrosesan lebih lanjut.

Secara sederhana, gerbang logika juga dapat diartikan sebagai suatu penyusun elektronika digital yang setiap cara kerja rangkaiannya menggunakan prinsip aljabar Boolean. Sebuah gerbang logika terdiri dari beberapa bagian, yakni transistor, dioda, dan juga resistor.

Gerbang logika dapat dibedakan menjadi beberapa jenis. Jenis-jenis tersebut merupakan cara kerja dari gerbang logika. Berikut jenis-jenisnya.

1. Gerbang Logika OR

Jenis gerbang logika yang pertama adalah OR. Gerbang logika ini tergolong sederhana karena memakai transistor dan resistor.

Cara kerja gerbang ini berupa dua masukan daya. Saat salah satu masukannya diaktifkan, maka akan menghasilkan suatu keluaran yang aktif.

2. Gerbang Logika AND

Gerbang logika AND membutuhkan dua input ataupun lebih agar dapat menghasilkan sebuah output. Dalam gerbang logika ini, jika masukannya tinggi, maka keluarannya juga akan tinggi. Hal ini berlaku juga untuk sebaliknya.

3. Gerbang Logika NOT

Jenis ketiga adalah gerbang logika NOT. Gerbang ini dapat melakukan operasi peniadaan logika. Oleh sebab itu, gerbang logika ini disebut sebagai NOT. Gerbang logika ini juga biasa dikenal sebagai rangkaian inverter.

Baca juga: Memahami Prinsip Gerbang Logika, Jenis dan Fungsinya

Itu tadi adalah pengertian gerbang logika dan jenisnya. Gerbang logika sangat dibutuhkan dalam elektronika digital. Sebab gerbang ini dapat membentuk jalur digital sehingga perangkat elektronik dapat berjalan dengan baik. (FAR)
