Penunjuk Ukuran Gambar Teknik: Pengertian dan Jenis-jenisnya

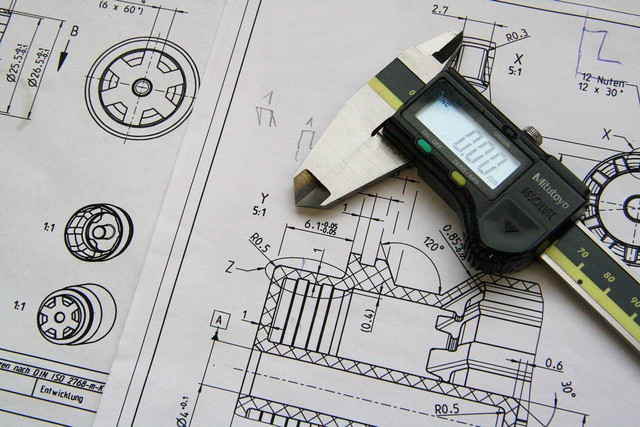

Ilustrasi penunjuk ukuran gambar teknik - Sumber: pixabay.com/anyusha

Dalam proses pembuatan gambar teknik, penunjuk ukuran gambar teknik adalah hal yang sangat krusial. Dalam dunia rekayasa, produksi, dan desain, pengetahuan tentang bagaimana membaca dan menafsirkan penunjuk ukuran adalah keahlian yang penting.

Pemahaman tentang penunjuk ukuran tersebut bukan sekadar berhubungan dengan masalah keakuratan secara teknis. Namun, pemahaman tersebut juga berguna untuk menjaga keselamatan, efisiensi, dan keberhasilan keseluruhan proyek.

Pengertian Penunjuk Ukuran Gambar Teknik

Ilustrasi penunjuk ukuran gambar teknik - Sumber: pixabay.com/ds_30

Berdasarkan buku Gambar Teknik, Fathan Mubina Dewadi, Normansyah, dkk, 2023, pengertian penunjuk ukuran gambar teknik adalah komponen dalam gambar teknik yang digunakan untuk memberikan informasi mengenai ukuran, proporsi, dan dimensi dari objek yang digambarkan.

Penunjuk ukuran ini berguna untuk membantu pemahaman dan interpretasi gambar teknik. Khususnya bagi pihak yang terlibat dalam proses desain dan produksi suatu produk. Kesalahan penunjukan ukuran bisa berdampak serius pada kualitas produk yang dihasilkan.

Jenis-Jenis Penunjuk Ukuran Gambar Teknik

Ilustrasi penunjuk ukuran gambar teknik - Sumber: pixabay.com/pactovisual

Ada banyak jenis penunjuk ukuran yang biasa digunakan pada gambar teknik. Jenis-jenis penunjuk tersebut antara lain adalah:

1. Panah

Panah adalah simbol yang biasanya digunakan untuk menunjukkan panjang suatu dimensi pada gambar teknik. Biasanya disertai dengan angka atau teks yang menunjukkan besaran ukuran yang diukur.

2. Garis Kontinu

Garis kontinu digunakan untuk menghubungkan dua atau lebih titik pada gambar yang merupakan batas dari suatu objek atau elemen tertentu.

3. Garis Putus-Putus

Garis putus-putus digunakan untuk menunjukkan elemen yang tersembunyi atau tidak terlihat secara langsung dalam gambar. Ini dapat digunakan untuk mengindikasikan perpotongan atau bagian dari objek yang ada di bawah permukaan.

4. Lingkaran

Lingkaran berfungsi untuk menunjukkan dimensi dan ukuran objek yang berbentuk bulat. Seperti lubang, lubang bor, atau bagian berbentuk lingkaran lainnya.

5. Simbol dan Angka

Angka yang ditempatkan di sepanjang panah atau dekat dengan elemen yang diukur menunjukkan ukuran yang dimaksud. Satuan ukuran biasanya disertakan jika diperlukan.

Selain itu, beberapa gambar teknik biasanya juga menggunakan simbol khusus. Misalnya simbol diameter (⌀) untuk mengindikasikan ukuran diameter lingkaran.

Baca Juga: Pengertian Etiket Gambar Teknik dan Cara Membuatnya

Suatu gambar teknik harus mampu menggambarkan seluruh dimensi objeknya. Mulai daripanjang, lebar, tinggi, hingga berbagai dimensi lainnya yang tidak kalah penting.

Itulah sebabnya, sebaiknya semua pihak yang terlibat dalam proses desain dan produksi memahami mengenai penunjuk ukuran gambar teknik. Dengan begitu mereka akan mampu mengikuti standar penunjukan ukuran yang berlaku dalam industri. (DNR)
