Mengenal Komponen Elektronika Penting dan Fungsinya dalam Rangkaian

Dalam dunia elektronika, komponen-komponen yang membentuk suatu rangkaian memainkan peran penting dalam menentukan fungsi dan kinerja perangkat. Bagi pemula, memahami karakteristik dan fungsi dasar dari komponen-komponen ini adalah langkah awal untuk merancang rangkaian yang lebih kompleks. Artikel ini akan membahas beberapa komponen elektronika dasar beserta perannya dalam suatu rangkaian.

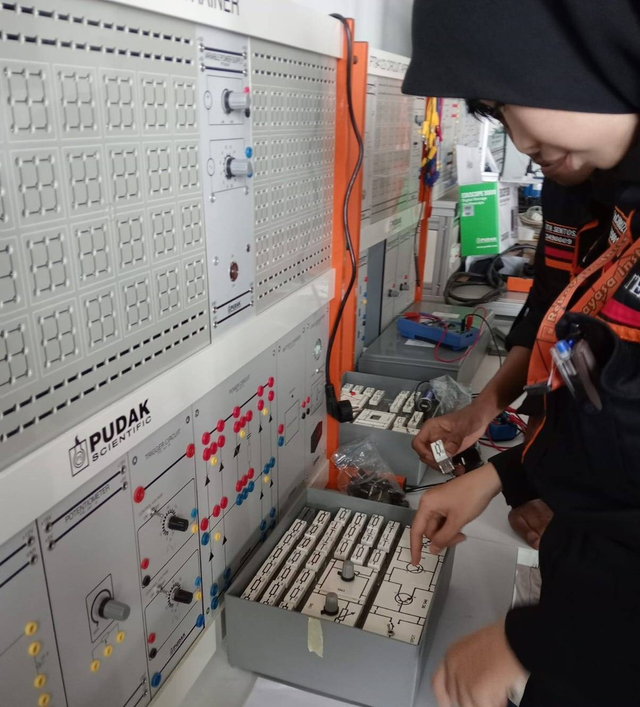

Dokumtasi pribadi

Dokumentasi pribadi

1. Resistor: Pengatur Aliran Arus Listrik

Resistor adalah salah satu komponen elektronika yang paling sering digunakan. Fungsinya adalah untuk membatasi jumlah arus yang mengalir melalui suatu rangkaian. Resistor biasanya memiliki kode warna yang menunjukkan nilai resistansi, dan besarannya diukur dalam satuan ohm (Ω).

Fungsi Utama:

Mengatur besar kecilnya arus listrik pada suatu rangkaian.

Melindungi komponen sensitif seperti LED dari kerusakan akibat arus yang berlebihan.

Membentuk rangkaian pembagi tegangan.

Contoh Penerapan: Pada rangkaian LED sederhana, resistor dipasang seri dengan LED untuk mencegah arus yang berlebihan.

2. Kapasitor: Penyimpan Muatan Listrik Sementara

Kapasitor adalah komponen yang berfungsi untuk menyimpan dan melepaskan muatan listrik. Satuan nilai kapasitor diukur dalam farad (F). Pada rangkaian elektronika, kapasitor memiliki banyak kegunaan, seperti meratakan tegangan, menyaring sinyal, dan memblokir arus DC.

Fungsi Utama:

Menyimpan muatan listrik untuk waktu singkat.

Mengurangi gangguan sinyal pada rangkaian.

Memblokir tegangan DC dan melewatkan tegangan AC.

Contoh Penerapan: Kapasitor digunakan pada catu daya untuk menyaring tegangan agar tidak terjadi lonjakan yang merusak komponen lain.

3. Induktor: Menghasilkan Medan Magnetik dari Arus Listrik

Induktor adalah komponen pasif yang menyimpan energi dalam bentuk medan magnetik saat arus listrik mengalir melaluinya. Nilai induktansi diukur dalam satuan Henry (H).

Fungsi Utama:

Menghalangi perubahan arus secara tiba-tiba.

Menyaring sinyal frekuensi tinggi pada rangkaian.

Digunakan pada transformator dan rangkaian osilator.

Contoh Penerapan: Induktor sering digunakan pada rangkaian penyearah untuk menghilangkan ripple (gelombang gangguan) pada output.

4. Dioda: Pengarah Arus Satu Arah

Dioda adalah komponen semikonduktor yang hanya mengalirkan arus ke satu arah. Dioda digunakan untuk melindungi komponen dari arus balik yang tidak diinginkan serta untuk penyearah arus AC menjadi DC.

Fungsi Utama:

Menyearahkan arus listrik.

Melindungi rangkaian dari arus balik.

Digunakan sebagai pengaman polaritas pada perangkat.

Contoh Penerapan: Pada catu daya, dioda digunakan untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC) dalam rangkaian penyearah.

5. Transistor: Saklar dan Penguat Sinyal

Transistor adalah komponen aktif yang berfungsi sebagai saklar elektronik atau penguat sinyal. Terdapat dua jenis utama transistor: BJT (Bipolar Junction Transistor) dan MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor).

Fungsi Utama:

Bertindak sebagai saklar untuk mengendalikan rangkaian.

Menguatkan sinyal lemah menjadi lebih kuat.

Digunakan pada rangkaian switching dan amplifier.

Contoh Penerapan: Pada rangkaian penguat audio, transistor digunakan untuk memperkuat sinyal suara agar terdengar lebih jelas di speaker.

6. IC (Integrated Circuit): Rangkaian Elektronika dalam Satu Paket

IC atau Integrated Circuit adalah komponen kompleks yang berisi beberapa komponen seperti transistor, resistor, dan kapasitor yang dikemas menjadi satu chip. IC digunakan untuk fungsi yang lebih kompleks, seperti pengolahan sinyal, mikrokontroler, dan pengaturan daya.

Fungsi Utama:

Menyederhanakan rangkaian yang kompleks menjadi lebih ringkas.

Digunakan untuk fungsi logika, penyimpanan, dan pemrosesan data.

Meminimalkan kebutuhan akan rangkaian eksternal.

Contoh Penerapan: IC populer seperti 555 Timer digunakan dalam rangkaian pewaktu, penghasil pulsa, dan pengaturan waktu.

Kesimpulan

Memahami fungsi dasar dari komponen elektronika sangat penting dalam merancang dan menganalisis suatu rangkaian. Setiap komponen memiliki karakteristik dan peran yang berbeda, yang saling melengkapi untuk mencapai tujuan spesifik dalam perangkat elektronik. Dengan menguasai prinsip dasar ini, Anda dapat lebih mudah mengembangkan rangkaian yang lebih kompleks dan efisien.
