Cara Menyambung 2 Speaker 1 Tweeter

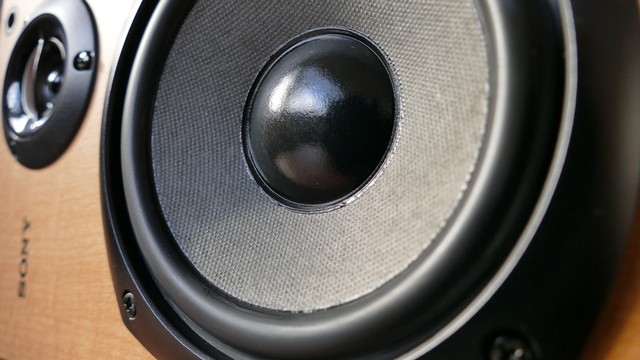

Ilustrasi speaker. Foto: Anthony via Pexels

Tutorial cara menyambung 2 speaker 1 tweeter bisa kamu lakukan dengan menggunakan rangkaian seri dan paralel. Keduanya memiliki kelebihan dan kekurangannya masing-masing.

Speaker merupakan sebuah perangkat yang biasa digunakan untuk mengubah sinyal elektrik menjadi suara dengan memberikan getaran pada komponennya. Sedangkan tweeter adalah salah satu bagian speaker untuk meningkatkan kualitas audio.

Menyambungkan 2 speaker dimaksudkan agar mendapatkan suara yang lebih kencang. Namun, karena tweeter yang dimiliki hanya satu, maka harus dihubungkan menggunakan rangkaian seri atau paralel.

Kali ini, How To Tekno akan memberikan cara merangkai speaker tweeter.

Cara Menyambung 2 Speaker 1 Tweeter

Berikut ini adalah tutorial cara paralel 2 speaker aktif yang dikutip dari laman Sound Certified:

1. Rangkaian Seri

Cara menyambungkan 2 speaker 1 tweeter bisa dilakukan dengan rangkaian seri. Dengan bentuk rangkaian ini, kamu bisa menghasilkan total impedansi Ohm lebih tinggi. Sehingga, arus listrik yang akan mengalir jadi lebih sedikit.

Setiap speaker akan mendapatkan daya yang lebih sedikit dibandingkan jika tidak dirangkai. Biasanya, daya yang dihasilkan hanya 1/2 hingga 1/4 Watt.

Ilustrasi rangkaian seri speaker. Foto: Sound Certified

1. Lepaskan pembungkus kabel. Kemudian, sambungkan satu kabel speaker ke terminal positif output dan sisi lainnya ke terminal positif speaker pertama.

2. Hubungkan terminal negatif speaker pertama ke terminal positif speaker kedua.

3. Hubungkan terminal negatif speaker terakhir ke terminal negatif output.

4. Kemudian, siapkan tweeter dan lepaskan pembungkus kabelnya. Hubungkan terminal postif output ke terminal positif tweeter dan juga bagian terminal negatif output ke terminal negatif tweeter.

5. Gunakan tambahan kapasitor yang diletakkan pada kabel terminal positif output ke terminal positif tweeter.

Ilustrasi sambungan seri speaker dan tweeter. Foto: Sound Certified

2. Rangkaian Paralel

Kemudian, kamu bisa menyambungkan 2 speaker 1 tweeter dengan menggunakan rangkaian paralel. Rangkaian ini akan menghasilkan total impedansi Ohm yang lebih rendah. Artinya, Ohm dari speaker dibagi dengan jumlah speaker.

Ilustrasi rangkaian paralel speaker. Foto: Sound Certified

Cara Menyambung 2 Speaker 1 Tweeter

Cara menyambung 2 speaker 1 tweeter adalah melalui rangkaian seri dan paralel. Jika ingin menggunakan rangkaian paralel, kamu harus hubungkan kabel speaker ke terminal positif di tiap speaker.

1. 1. Hubungkan Kabel Speaker ke Terminal Positif

   Hubungkan kabel speaker ke terminal positif pada setiap speaker. Kabel positif speaker harus terhubung ke terminal positif yang sama. Hubungkan kabel speaker ke terminal negatif pada setiap speaker. Semuanya harus terhubung ke terminal negatif yang sama pada output.

2. 2. Tweeter Dihubungkan ke Terminal Negatif dan Positif

   Kemudian, pada tweeter hubungkan ke terminal negatif dan positif menggunakan kabel tweeter yang sudah kamu lepaskan pelindungnya.

Menurut Sound Certified, menghubungkan 2 speaker dengan rangkaian seri tidak disarankan. Hal tersebut dikarenakan rangkaian tersebut menggunakan kapasitor sebagai crossover untuk mengontrol suara yang akan diarahkan ke tweeter.

Cara menyambung 2 speaker 1 tweeter bisa dilakukan menggunakan rangkaian seri atau paralel. Setiap rangkaian memiliki hasil output yang berbeda-beda. Semoga bermanfaat!
