Urutan Kabel Straight dan Cross yang Benar beserta Susunan Warna dan Fungsinya

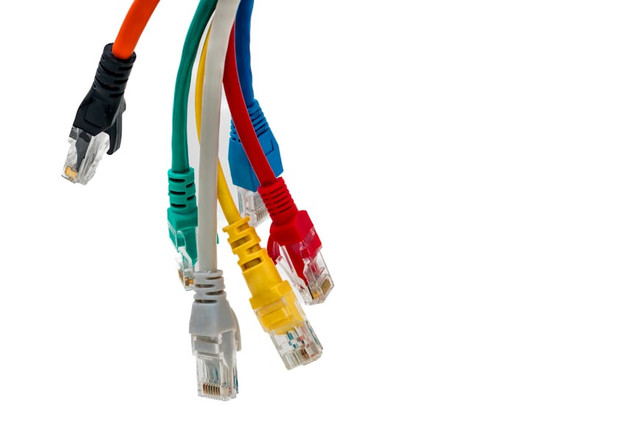

Ilustrasi kabel LAN. Foto: Unsplash

Kabel LAN (Local Area Network) merupakan komponen penting dalam jaringan komputer yang berfungsi menghubungkan berbagai perangkat, seperti komputer, router, dan switch. Salah satu jenis kabel yang umum digunakan adalah kabel UTP (Unshielded Twisted Pair).

Kabel ini terdiri dari 8 kabel kecil dengan susunan warna tertentu. Urutannya sendiri bisa berbeda berdasarkan jenis kabel, yaitu straight (lurus) atau cross (silang). Lantas, seperti apa urutan kabel straight dan cross yang benar? Bagi yang penasaran, simak penjelasan berikut.

Urutan Kabel Straight dan Cross

Ilustrasi urutan kabel straight dan cross yang benar. Foto: Unsplash

Urutan warna pada kabel straight dan cross mengikuti standar tertentu dan berperan dalam proses transmisi data. Karena itu, pemasangan yang tidak sesuai dapat menyebabkan koneksi gagal. Berikut ini adalah urutan warna kabel straight dan cross yang benar.

1. Kabel Straight

Menurut Sugeng Purbawanto dalam buku Media Transmisi Telekomunikasi, kabel straight memiliki susunan warna yang sama pada kedua ujung konektornya. Terdapat dua standar pemasangan yang umum digunakan, yaitu TIA/EIA-568A dan TIA/EIA-568B.

Dari keduanya, TIA/EIA-568B lebih banyak digunakan dalam pemasangan jaringan LAN. Berikut urutan warna kabel straight yang perlu dipahami:

• Putih-Oranye

• Oranye

• Putih-Hijau

• Biru

• Putih-Biru

• Hijau

• Putih-Cokelat

• Cokelat

2 Kabel Cross

Kabel cross atau crossover digunakan untuk menghubungkan perangkat secara peer-to-peer atau point-to-point. Berbeda dengan kabel straight, susunan warnanya tidak sama pada kedua ujung konektor. Kabel ini menggunakan standar T568A pada satu ujung dan T568B pada ujung lainnya. Berikut urutan warnanya:

Urutan warna kabel cross ujung 1 (T568A):

• Putih-Hijau

• Hijau

• Putih-Oranye

• Biru

• Putih-Biru

• Oranye

• Putih-Cokelat

• Cokelat

Urutan warna kabel cross ujung 2 (T568B):

• Putih-Oranye

• Oranye

• Putih-Hijau

• Biru

• Putih-Biru

• Hijau

• Putih-Cokelat

• Cokelat

Fungsi Kabel Straight dan Cross

Ilustrasi fungsi kabel straight dan cross. Foto: Unsplash

Dalam instalasi jaringan komputer, kabel straight dan kabel cross memiliki peran yang berbeda sesuai dengan konfigurasi perangkat yang digunakan.

Oleh karena itu, penting untuk memahami fungsi dari masing-masing kabel ini. Berikut rincian fungsi kabel straight dan cross yang wajib diketahui.

1. Fungsi Kabel Straight

Kabel straight digunakan untuk menghubungkan perangkat yang berbeda jenis, seperti:

• Menghubungkan komputer dengan switch.

• Menghubungkan komputer dengan LAN pada modem cable/DSL.

• Menghubungkan router dengan LAN pada modem cable/DSL.

• Menghubungkan switch dengan router.

• Menghubungkan hub dengan router.

2. Fungsi Kabel Cross

Kabel cross merupakan kabel UTP yang digunakan untuk menghubungkan dua perangkat yang sama. Mengutip buku Manajemen Jaringan Komputer karya Adimas Ketut Nalendra, M.Kom., berikut fungsi penggunaan kabel cross:

• Menghubungkan dua komputer.

• Menghubungkan dua switch.

• Menghubungkan dua hub.

• Menghubungkan switch dengan hub.

• Menghubungkan komputer dengan router.
