Warna Kabel Straight dan Crossover dalam Jaringan

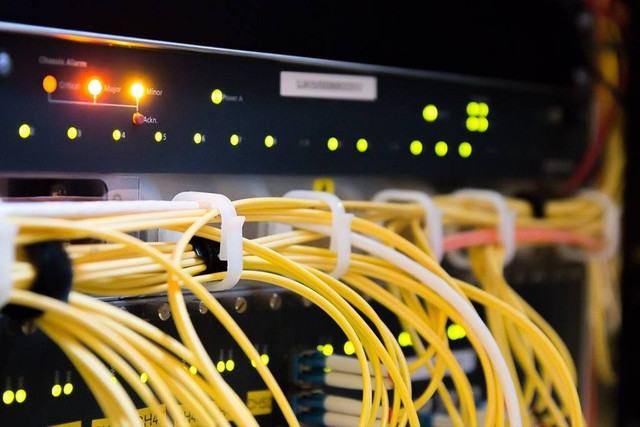

Ilustrasi kabel LAN. Foto: Jarmoluk/pixabay.com

Mengetahui warna kabel Straight dan Crossover penting bagi kamu yang sedang mempelajari jaringan UTP (Unshielded Twisted Pair), yaitu sebuah jaringan yang saat ini banyak dicari masyarakat karena bisa mengirim data dengan cepat.

Seperti yang diketahui, kabel UTP terdiri dari kabel Straight dan Crossover. Kabel UTP berfungsi untuk menghubungkan perangkat ke komputer, hingga digunakan untuk jaringan LAN agar perangkat tersambung dengan internet.

Kabel-kabel ini terdiri dari 4 pasang kabel dengan kinerja yang tinggi, terdiri dari konduktor twisted pair yang dipakai sebagai pengiriman data.

Nah, kali ini How To Tekno akan membagikan susunan warna kabel Straight dan Crossover. Simak hingga selesai ya!

Urutan Warna Kabel Straight

Ilustrasi kabel UTP. Foto: Bruno /Germany/Pixabay

Kabel Straight biasa dipakai untuk menghubungkan berbagai jenis perangkat, seperti komputer ke port normal switch, komputer ke port LAN modem, port WAN router ke port LAN mode, port LAN router ke port uplink switch.

Apabila kamu mengamati bagaimana tampilan kabel Straight ini, maka akan terlihat kedua sisinya memiliki susunan kawat yang sama.

Berikut ini adalah warna susunan kabel Straight sisi A dan B, dikutip dari laman home-network-help.com:

Sisi A

1. Oranye-putih

2. Oranye

3. Hijau-putih

4. Biru

5. Biru-putih

6. Hijau

7. Cokelat-putih

8. Cokelat

Sisi B

1. Oranye-putih

2. Oranye

3. Hijau-putih

4. Biru

5. Biru-putih

6. Hijau

7. Cokelat-putih

8. Cokelat

Warna Kabel Crossover

Ilustrasi kabel UTP. Foto: Bruno /Germany/Pixabay

Untuk kabel crossover, penggunaannya lebih untuk menghubungkan jenis perangkat yang sama, seperti 2 komputer, port LAN ke port normal Switch, dan 2 switch yang menggunakan port normal sama.

Saat menghubungkan dengan kabel crossover, kamu bisa melihat kedua sisi kabel memiliki susunan kabel yang berbeda yang bisa kamu simak di bawah ini.

Sisi A

1. Oranye-putih

2. Oranye

3. Hijau-putih

4. Biru

5. Biru-putih

6. Hijau

7. Cokelat-putih

8. Cokelat

Sisi B

1. Hijau-putih

2. Hijau

3. Oranye-putih

4. Cokelat-putih

5. Cokelat

6. Oranye

7. Biru

8. Biru-putih

Fungsi Kabel Straight dan Crossover

Ternyata, baik itu kabel Straight maupun Crossover memiliki fungsinya masing-masing pada setiap warna. Hal tersebut akan dijabarkan di bawah ini:

• Putih-Oranye: pengantar paket data

• Putih-hijau: pengantar paket data

• Putih-biru: pengantar suara.

• Putih-cokelat: pengantar tegangan DC.

Itulah penjelasan mengenai urutan warna kabel Straight dan Crossover. Dengan mengahapalkan urutan warna kabelnya, maka pekerjaan kamu dalam pemasangan jaringan pun akan lebih mudah.

Perlu diingat untuk tetap memasang sesuai urutan agar tidak ada error pada jaringan. Semoga membantu!
