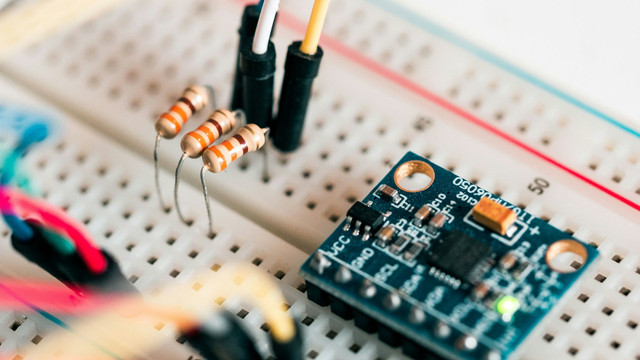

Warna Resistor 1K Ohm, Ini Kode Lengkap Berdasarkan Jumlah Gelang
How to tekno
·waktu baca 3 menit
Tulisan dari How To Tekno tidak mewakili pandangan dari redaksi kumparan
PerbesarResistor adalah komponen elektronik pasif yang berfungsi untuk menghambat atau membatasi aliran arus listrik dalam suatu rangkaian. Salah satu jenis yang umum digunakan adalah resistor 1K, yaitu resistor dengan nilai resistansi nominal sebesar 1.000 Ohm.
Nilai resistansi komponen ini bisa diketahui melalui kode warna resistor 1K yang tertera pada badan komponen dalam bentuk beberapa gelang warna.
Setiap warna pada gelang memiliki nilai angka, faktor pengali, atau toleransi tertentu yang digunakan untuk menentukan nilai resistansi resistor.
Jumlah gelang pada resistor dapat terdiri dari 3, 4, 5, atau 6 gelang. Lantas, seperti apa susunan warna untuk resistor 1K pada masing-masing jenis tersebut? Simak penjelasan mengenai warna resistor 1K berdasarkan jumlah gelang yang dimiliki berikut ini!
Warna Resistor 1K dengan 3 dan 4 Gelang
Mengutip dari resistorcolorcodes.com, resistor 1K dengan 3 gelang menggunakan kombinasi warna cokelat, hitam, dan merah tanpa gelang toleransi. Berikut rincian warna resistor 1k pada jenis 3 gelang:
Gelang 1: Cokelat, mewakili angka 1
Gelang 2: Hitam, mewakili angka 0
Gelang 3: Merah, sebagai faktor pengali ×100
Kombinasi warna tersebut menghasilkan perhitungan 10 dikalikan 100 sehingga menghasilkan nilai resistansi sebesar 1.000 Ohm atau 1K Ohm.
Sementara itu, resistor 1K dengan 4 gelang menggunakan kombinasi warna yang sama, tetapi dilengkapi gelang keempat sebagai penanda toleransi dengan rincian sebagai berikut:
Gelang 1: Cokelat, mewakili angka 1
Gelang 2: Hitam, mewakili angka 0
Gelang 3: Merah, sebagai faktor pengali ×100
Gelang 4: Emas, sebagai toleransi sebesar plus minus 5 persen
Kombinasi warna cokelat, hitam, merah, dan emas pada resistor 4 gelang menghasilkan nilai resistansi 1.000 Ohm dengan toleransi ±5 persen dari nilai nominalnya.
Warna Resistor 1K dengan 5 dan 6 Gelang
Resistor dengan 5 gelang menawarkan tingkat presisi lebih tinggi dibandingkan resistor 4 gelang karena memiliki tiga gelang pertama yang menunjukkan angka signifikan.
Mengutip dari laman NTChip, berikut rincian warna resistor 1K pada jenis 5 gelang:
Gelang 1: Cokelat, mewakili angka 1
Gelang 2: Hitam, mewakili angka 0
Gelang 3: Hitam, mewakili angka 0
Gelang 4: Cokelat, sebagai faktor pengali ×10
Gelang 5: Emas, sebagai toleransi ±5 persen
Perhitungan pada resistor 5 gelang dilakukan dengan menggabungkan tiga angka signifikan pertama, yaitu 1, 0, dan 0, kemudian dikalikan dengan faktor pengali 10. Hasilnya adalah 1.000 Ohm atau 1K Ohm, dengan toleransi ±5 persen.
Sementara itu, resistor dengan 6 gelang memiliki susunan warna yang serupa dengan jenis 5 gelang, tetapi dilengkapi satu gelang tambahan untuk menunjukkan koefisien suhu. Mengutip dari laman resistorcolorcodes.com, berikut rincian warna resistor 1K pada jenis 6 gelang:
Gelang 1: Cokelat, mewakili angka 1
Gelang 2: Hitam, mewakili angka 0
Gelang 3: Hitam, mewakili angka 0
Gelang 4: Cokelat, sebagai faktor pengali ×10
Gelang 5: Emas, sebagai toleransi ±5 persen
Gelang 6: Hitam, sebagai koefisien suhu sebesar 250 ppm/K
Perbedaan utama resistor 5 gelang dan 6 gelang adalah adanya gelang tambahan yang menunjukkan koefisien suhu pada jenis 6 gelang. Sementara itu, resistor 5 gelang memiliki angka signifikan tambahan sehingga memberikan pembacaan nilai resistansi yang lebih akurat.
(FHK)
