Fungsi Magnetic Switch pada Sepeda Motor

Konten dari Pengguna
4 September 2021 17:49 WIB
·
waktu baca 3 menit
comment
0
sosmed-whatsapp-white
copy-link-circle
more-vertical
Tulisan dari Infootomotif tidak mewakili pandangan dari redaksi kumparan

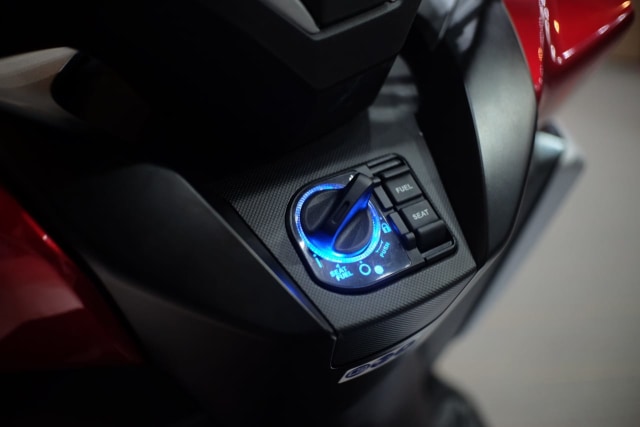

Honda Forza 2021. Foto: Bangkit Jaya Putra/kumparan
zoom-in-whitePerbesar
Honda Forza 2021. Foto: Bangkit Jaya Putra/kumparan
ADVERTISEMENT
Motor starter adalah salah satu tipe kendaraan yang paling praktis dan sangat efisien dalam menyalakan mesin. Jenis motor starter ini lebih nyaman penggunaannya dibandingkan dengan motor manual.
ADVERTISEMENT
Pada motor starter terdapat beberapa komponen yang berfungsi sangat penting dalam pengoperasiannya. Salah satu komponen yang penting dari motor starter yaitu magnetic switch.
Komponen tersebut memiliki fungsi yang cukup vital dalam rangkaian motor starter. Jika Anda ingin mengetahui lebih dalam mengenai komponen ini, simak penjelasan lengkap di bawah.

Fungsi Magnetic Switch

Dikutip dari Suzuki Indonesia, nama lain dari magnetic switch yaitu saklar magnet. Fungsi dari komponen ini adalah sebagai switch utama yang mengatur arus masuk ke daerah field coil atau kumparan.
Tak hanya itu, saklar magnet juga mengontrol gigi pinion dengan mendorong serta menariknya. Terhubung secara langsung dengan plunger, magnetic switch juga memegang fungsi mematikan serta menghidupkan arus secara magnetik.
ADVERTISEMENT
Dikutip dari buku berjudul Pemeliharaan Listrik Sepeda Motor SMK/MAK Kelas XI. Program Keahlian Teknik Otomotif oleh Z. Furqon, S.T., Drs. Joko Pramono, pada dasarnya magnetic switch terdiri dari rumah, tutup selenoid, pull in coil, dan hold in coil.
Kegunaan pull in coil adalah untuk menarik plunger, sedangkan hold in coil adalah untuk menahan plunger. Sementara, kegunaan plunger adalah untuk mendorong atau menarik drive level.
Dengan demikian maka pinion keluar dan siap berkait dengan roda penerus. Secara umum gerakan plunger sangat tergantung pada kekuatan magnet pull in coil dan hold in coil.
Plunger akan tertarik jika kekuatan magnet dari pull in coil dan hold in coil saling menguatkan dan satu arah. Akan tetapi, plunger akan kembali ke posisi semula bila kekuatan magnet dari keduanya saling menghapuskan dan berlawanan arah.
ADVERTISEMENT
Pull in coil dihubungkan langsung ke masa melalui field coil dan armature. Sedangkan hold in coil dihubungkan langsung dengan massa.
Cara Kerja Magnetic Switch
Honda Forza 2021. Foto: Bangkit Jaya Putra/kumparan
Magnetic switch ini bekerja ketika ada aliran arus saat kunci kontak berada pada posisi ST. Dalam posisi normal, terminal 30 dan terminal motor terputus. Sehingga arus baterai pada terminal 30 hanya berada di ujung terminal.
Ketika starter diaktifkan, maka ada aliran arus pemicu dari rangkaian kontrol menuju terminal ST pada solenoid starter. Arus itu akan dihubungkan ke pull in coil. Sehingga terjadi gaya electromagnetic di sekitar coil yang akan mendorong plunger untuk bergerak maju. Saat plunger telah mencapai posisi terjauh, arus pull in coil berpindah ke hold in coil.
ADVERTISEMENT
Sehingga gaya dorong akan berhenti namun plunger masih tertahan oleh hold in coil. Pada saat bergerak maju, pelat di depan plunger akan terdorong untuk menyentuh kedua terminal. Sehingga ada aliran arus dari terminal 30 yang melewati pelat besi menuju terminal motor.
Sehingga arus tersebut dapat terdistribusi ke rangkaian utama motor starter. Hasilnya motor akan berputar. Di sisi belakang, gerakan plunger akan mendorong pinion gear agar terkait dengan fly wheel. Sehingga saat motor berputar, maka fly wheel juga ikut berputar.
Ketika kontrol starter dimatikan, maka hold in coil juga akan berhenti beroperasi. Akhirnya tidak ada lagi gaya yang menahan plunger. Saat ini return spring bertugas untuk mengembalikan posisi plunger ke posisi normal.
ADVERTISEMENT
Sehingga kontak antara terminal 30 dan terminal motor akan terputus. Sehingga motor akan berhenti berputar.
Itulah penjelasan lengkap mengenai komponen magnetic switch pada motor starter. Semoga bermanfaat.
