Komponen Lampu Utama Mobil, Mengenal Rangkaian dan Cara Kerjanya

Lampu Kepala Mobil. Foto: JayGeorge/Pixabay

Komponen lampu utama merupakan salah satu bagian dari kelistrikan pada mobil. Kelistrikan otomotif menjadi salah satu bagian yang cukup sulit untuk ditangani oleh teknisi bengkel umum. Kelistrikan mobil tentunya merupakan salah satu sistem yang sangat penting bagi mobil sehingga harus diperhatikan.

Salah satu komponen kelistrikan berada pada lampu mobil khususnya lampu kepala mobil atau yang lazim disebut headlamp. Dilansir dari laman teknisimobil.com, headlamp adalah lampu utama pada sebuah mobil. Lampu ini terdiri dari lampu dekat dan lampu jauh. Lampu ini memiliki daya yang tinggi sehingga mampu menerangi jalanan ketika mobil melewati jalanan yang gelap.

Lampu ini dikontrol melalui sebuah dimmer switch. Headlamp akan menyala bersamaan dengan lampu belakang melalui saklar. Lampu kepala memiliki konstruksi jenis sealed beam. Konstruksi ini menggabungkan filamen, kaca, dan bola lampu menjadi satu.

Lalu bagaimana rangkaian komponen lampu utama mobil dan bagaimana cara kerjanya? Berikut ini adalah ulasannya

Bentuk Rangkaian Komponen Lampu Utama Mobil

Dilansir dari laman Auto Expose, kelistrikan pada lampu utama mobil terdiri dari dua jenis, yakni rangkaian standar dan semi auto. Berikut ini adalah penjelasannya

1. Rangkaian Standar atau Manual pada Lampu Utama Mobil

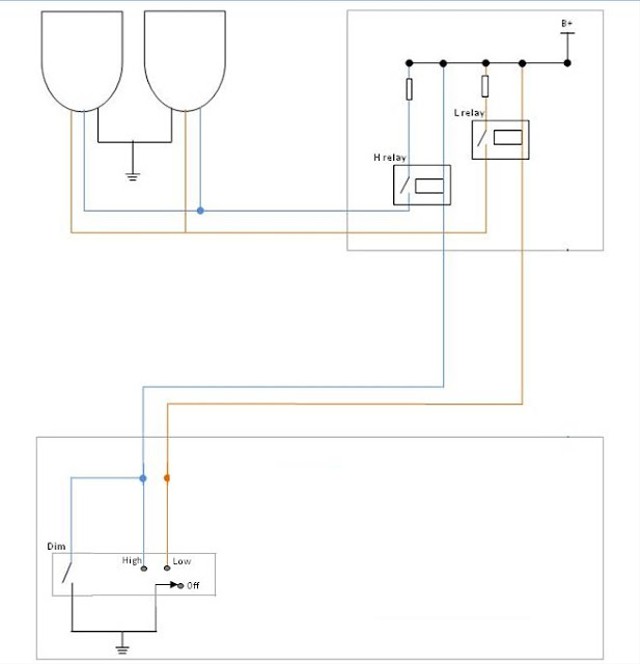

Rangkaian Standar atau Manual pada Lampu Kepala Mobil. Foto: Auto Expose

Rangkaian headlamp ini sering ditemui pada mobil. Rangkaian ini bekerja dengan mengaktifkan lampu utama ketika Anda menekan saklar lampu. Alur kerja untuk lampu low beam adalah saat saklar lampu diaktifkan, arus dari baterai akan dialirkan menuju relay.

Arus akan terpecah oleh relay dengan membagi arus tersebut dan meneruskannya ke terminal-terminal listrik agar headlamp kanan dan kiri yang telah disambungkan secara paralel dapat menyala.

Untuk lampu high beam, arus akan diubah alirannya dari relay untuk dimasukkan ke dalam terminal yang akan meneruskan arus listrik ke lampu high beam. Arus yang diubah tersebut nantinya akan mematikan lampu low beam sehingga lampu high beam dapat menyala. Perpindahan arus ini terjadi dengan sangat cepat.

Rangkaian lampu kepala ini tidak dipengaruhi oleh kunci kontak. Jika kunci kontak pada posisi OFF, lampu akan tetap menyala.

2. Rangkaian Semi Auto pada Lampu Utama Mobil

Rangkaian Semi Auto pada Lampu Kepala Mobil. Foto: Auto Expose

Rangkaian headlamp semi auto sebenarnya memiliki kesamaan dengan kontrol jenis pertama. Namun, arus pada salah satu terminal untuk lampu low beam akan diparalelkan ke saklar tambahan sebagai saklar auto pada headlamp mobil. Lampu utama mobil dengan sistem ini terhubung dengan kunci kontak.

Pada posisi OFF, aliran listrik tetap dialirkan menuju relay dan diteruskan melalui terminal-terminal listrik. Namun, lampu belum dapat menyala karena kunci kontak masih pada posisi OFF. Jika kunci kontak pada posisi ON, headlamp low beam dapat menyala. Perpindahan arus dari ON ke OFF terjadi dengan sangat cepat.
