Ragam Jenis Stopkontak di Dunia

kumparanTECH

3 Juni 2017 12:10 WIB

Diperbarui 14 Maret 2019 21:16 WIB

Bagi mereka yang kerap travelling keliling dunia, stopkontak pasti masuk daftar barang prioritas yang harus ada di tas. Bagaimana tidak, tiap negara yang dikunjungi bisa jadi memiliki jenis stopkontak yang berbeda.

Di Indonesia misalnya, masyarakat akrab dengan stopkontak dengan dua pin --yang kemudian diketahui sebagai tipe C. Berbeda halnya dengan Singapura yang umumnya menggunakan stopkontak dengan tiga pin yang disebut sebagai tipe G.

Lalu, ada berapa jenis stopkontak yang dikenal dalam dunia kelistrikan?

Menurut World Standards, setidaknya terdapat 15 jenis outlet listrik (stopkontak) yang umumnya digunakan oleh negara di berbagai belahan dunia. Penentuan jenis masing-masing stopkontak telah ditetapkan dalam surat oleh US Department of Commerce International Trade Administration (ITA). Jenis stopkontak juga diurutkan sesuai alphabet, dari A, B, C, hingga seterusnya.

Tipe A

Dua lempeng saling berdekatan sebagai konektornya. Stopkontak ini merupakan stopkontak kelas II dengan standar dua cabang paralel datar.

Tipe stopkontak A merupakan tipe perangkat listrik yang banyak tersebar dan digunakan oleh negara-negara di Benua Amerika, China, Australia, Jepang, Bangladesh, Bolivia, Brazil, dan negara-negara lainnya.

Tipe B

Stopkontak dengan dua lempeng saling berdekatan sebagai konektornya ditambah satu lempeng berbentuk U.

Tipe stopkontak B merupakan tipe perangkat listrik yang banyak tersebar dan digunakan oleh negara-negara di Benua Amerika Utara seperti Kanada, Amerika Serikat, dan Mexico, juga digunakan di Amerika Tengah, Karibia, Jepang, Kolombia, Ekuador, Venezuela, sebagian Brazil, Taiwan, dan Saudi Arabia.

Tipe C

Tipe C memiliki dua kaki koneksi silindris yang dikenal sebagai Europlug dan digambarkan dalam CEE 7/16. Steker ini memiliki dua pin bediameter 4 mm, pada pusatnya memiliki ukuran 19 mm, dengan jarak antar pin di dasar terpisah sejauh 18,6 mm dan di ujungnya sejauh 17,5 mm

Tipe stopkontak C merupakan tipe perangkat listrik yang banyak tersebar dan digunakan oleh negara-negara di Eropa kecuali Irlandia, Siprus, dan Malta. Stopkontak tipe C juga banyak digunakan di negara-negara berkembang. Negara lainnya yang menggunakan tipe ini adalah Albania, Aljazair, Argentina, Austria, Bangladesh, Kamboja, dan lain-lain.

Tipe D

Stopkontak tipe D ini jika kita lihat pada gambar di atas memiliki tiga koneksi berbentuk bulat yang membentuk segitiga dengan kekuatan 5 ampere.

Tipe stopkontak D merupakan tipe perangkat listrik yang banyak tersebar dan digunakan secara eksklusif oleh negara India dan Nepal. Namun, beberapa negara lainnya yang juga menggunakan stopkontak tipe ini adalah Afganishtan, Bangladesh, Bhutan, Ghana, Irak, Irlandia, Lebanon, Myanmar, dan negara lainnya.

Tipe E

Tipe ini memiliki dua koneksi berbentuk bulat yang memiliki ukuran panjang sebesar 14 mm dengan diameter 4,8 mm.

Merupakan tipe yang paling banyak digunakan di Perancis, Belgia, Polandia, Slovakia, Republik Ceko, dan beberapa negara lainnya. Negara Perancis, Belgia, dan beberapa negara tersebut memiliki standar pada stopkontak yang berbeda dari standar CEE 7/4, yaitu stopkontak tipe F seperti yang digunakan di Jerman dan negara-negara kontinental Eropa lainnya.

Tipe F

Biasa disebut dengan “Schuko Steker” yang merupakan singkatan dari “Schutzkontakt”. Dalam bahasa Jerman, “Schutzkontakt” memiliki arti “stopkontak perlindungan” atau “stopkontak keamanan”.

Bentuk bulat yang dimiliki tipe F ditambah dengan dua klip landasan di sisi steker. Stopkontak ini merupakan tipe yang paling banyak digunakan di Jerman, Austria, Belanda, Swedia, Finlandia, Portugal, dan negara lainnya

Tipe G

Tipe G yaitu berbentuk persegi panjang yang membentuk segitiga sama kaki. Pada tipe G, pin netral memiliki ukuran panjang sebesar 17,7 mm dan pin pendek dengan ukuran 6,35 mm.

Tipe stopkontak G merupakan tipe perangkat listrik yang banyak tersebar dan digunakan oleh negara Inggris, Malta, Malaysia, Singapura, dan Hong Kong, Bangladesh, Bhutan, Brunei Darussalam, Kamboja, Ghana, Guyana, dan negara lainnya.

Tipe H

Pada tipe H, tiga garpu bulat yang ada memiliki ukuran panjang sebesar 19 mm dan membentuk segitiga. Antara satu koneksi/pin dengan koneksi lainnya terpisah dengan jarak sebesar 19 mm.

Tipe stopkontak H merupakan tipe perangkat listrik yang banyak tersebar dan digunakan secara eksklusif di negara Israel, Palestina, Thailand. Namun, penggunaan listrik tipe H paling sering digunakan di negara Israel dan Palestina saja khususnya Jalur Gaza.

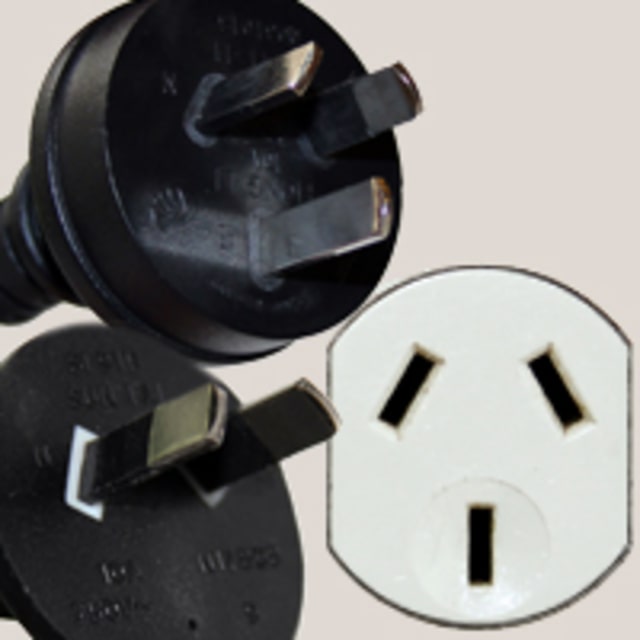

Tipe I

Secara fisik plug ini memiliki dua koneksi berbentuk V terbalik dengan kemiringan 30°. Sedangkan satu pin ditengahnya berfungsi sebagai grounding.

Tipe stopkontak ini di gunakan di negara Australia, New Zealand, Papua New Guinea, China and Argentina.

Tipe J

Secara fisik plug ini memiliki tiga koneksi. Bentuknya mirip dengan tipe I. Bila ditarik garis lurus dapat membentuk V dengan kemiringan 30°. Kedua pin yang sejajar digunakan sebagai pin fasa dan netral, sedangkan satu pin di tengahnya berfungsi sebagai grounding.

Tipe stopkontak ini di gunakan di negara Swiss dan Liechtenstein.

Tipe K

Secara fisik stopkontak ini memiliki tiga pin, 2 pin fasa-netralnya berbentuk lingkaran penuh sedangkan pin groundingnya berbentuk U setengah lingkaran.

Tipe stopkontak ini di gunakan di negara Denmark dan Greenland.

Tipe L

Pada tipe L, tiga garpu bulat yang ada ditempatkan dalam satu garis lurus. Antara tipe yang memiliki kekuatan 10 A dan 16 A memiliki perbedaan diameter kontak dan jarak, oleh sebab itu antara 10 A dan 16 A tidak kompatibel satu sama lain

Tipe stopkontak L merupakan tipe perangkat listrik yang banyak tersebar dan digunakan secara eksklusif di negara Italia, Chile, dan secara acak ditemukan di seluruh wilayah Afrika Utara. Selain itu, tipe L juga digunakan di Canary Island, Ethiopia, Libya, Maladewa, Suriah, dan beberapa negara lainnya.

Tipe M

Tipe M merupakan stopkontak dengan kekuatan 15 Ampere serta memiliki tiga garpu/ konektor bulat yang membentuk segitiga. Pada tipe M, pin koneksi sentral memiliki ukuran dengan diameter 8,7 mm dan memiliki ukuran panjang sebesar 28,6 mm. Antara satu koneksi/pin dengan koneksi lainnya terpisah dengan jarak sebesar 25,4 mm.

Tipe stopkontak M merupakan tipe perangkat listrik yang banyak tersebar dan digunakan secara eksklusif di negara-negara Afrika Selatan, Swaziland, dan Lesotho. Selain itu, tipe M juga digunakan di Israel dan Uni Emirat Arab untuk peralatan berat. Di Inggris, tipe M juga digunakan khususnya untuk instalasi teater. Negara Bhutan, Bostwana, India, Makau, Nepal, dan negara lainnya juga menggunakan tipe M.

Tipe N

Stopkontak tipe N merupakan stopkontak standar resmi yang digunakan di Brasil. Pada tipe N, ada dua tipe varian yaitu 10 Ampere yang memiliki diameter lingkaran 4 mm dan panjang konektornya sebesar 19 mm. Versi kedua yaitu berkekuatan 20 Ampere, digunakan untuk peralatan berat dan memiliki diameter lingkaran 4,8 mm dan panjang konektornya sebesar 19 mm. Antara satu koneksi/pin dengan koneksi lainnya terpisah dengan jarak sebesar 19 mm.

Tipe stopkontak N merupakan tipe perangkat listrik yang banyak tersebar dan digunakan secara eksklusif di negara Brazil. Negara-negara bagian di Brasil secara keseluruhan juga menggunakan tipe N seperti Goias, Sao Paulo, Esprito Santo, Parana, Bahia, dan negara bagian lainnya.

Tipe O

Pada tipe O, terdapat dua pin berkekuatan dan satu pin dasar yang bulat, memiliki diameter lingkaran 4,8 mm. Pada pin berkekuatan, memiliki ukuran panjang konektornya sebesar 19 mm. Antara satu koneksi/pin dengan konektor lainnya terpisah dengan jarak sebesar 19 mm dan pada lengan konektor/ pin tersebut terisolasi sepanjang 10 mm.

Tipe stopkontak O merupakan tipe perangkat listrik yang banyak tersebar dan digunakan secara eksklusif di negara Thailand. Terlebih, negara ini telah menetapkan standar tersendiri yang dimiliki, sehingga jika berkunjung ke Thailand, stopkontak dan stopkontak tipe O akan ditemukan di hotel, tempat makan, rumah, dan lain-lain.
