Mengenal Diagram Schaeffler: Peta Mikrostruktur Baja Tahan Karat
JurusanTeknik Mesin Universitas Muhammadiyah Magelang berdiri untuk menjawab kebutuhan industri dan masyarakat.
·waktu baca 2 menit
Tulisan dari Teknik Mesin UNIMMA tidak mewakili pandangan dari redaksi kumparan
PerbesarEnergi, transportasi, maupun industri modern tidak bisa lepas dari peran material logam. Salah satu material yang paling banyak digunakan adalah baja tahan karat (stainless steel), yang dikenal tangguh terhadap korosi sekaligus memiliki sifat mekanik yang baik. Namun, sifat unggul itu tidak muncul begitu saja, ia bergantung pada struktur mikro yang terbentuk dari proses paduan maupun pengelasan. Di sinilah Diagram Schaeffler berperan. Diagram ini merupakan alat bantu yang sudah lama digunakan insinyur material untuk memprediksi fasa dominan dalam baja tahan karat berdasarkan komposisi kimianya.

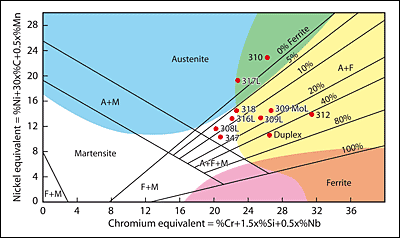

Cara Kerja Diagram Schaeffler
Diagram Schaeffler memanfaatkan dua parameter penting: Chromium Equivalent (Creq) dan Nickel Equivalent (Nieq). Keduanya dihitung dari unsur-unsur paduan, misalnya krom (Cr), nikel (Ni), molibdenum (Mo), silikon (Si), mangan (Mn), niobium (Nb), hingga karbon (C).
Rumus yang digunakan:
Creq = %Cr + %Mo + 1.5 × %Si + 0.5 × %Nb
Nieq = %Ni + 30 × %C + 0.5 × %Mn
Setelah nilai Creq dan Nieq dihitung, titiknya bisa diplot ke dalam diagram. Dari posisi titik tersebut, kita bisa memperkirakan apakah baja akan didominasi oleh austenit, ferit, martensit, atau campuran fasa.
Penting dalam Dunia Pengelasan
Dalam proses pengelasan, Diagram Schaeffler menjadi pedoman penting untuk memilih filler metal atau logam pengisi. Mengapa? Karena kesesuaian struktur mikro antara logam induk dengan logam pengisi sangat menentukan kualitas sambungan las.
Jika salah pilih, risiko seperti retak panas, retak dingin, atau penurunan sifat mekanik bisa muncul. Dengan diagram ini, insinyur dapat meminimalkan cacat sekaligus mengendalikan sifat hasil las, seperti: Kekerasan, Kekuatan tarik, dan Keuletan.
Lebih dari Sekadar Prediksi
Diagram Schaeffler bukan hanya sekadar peta prediksi. Ia juga berfungsi sebagai panduan teknis dalam fabrikasi. Dengan memahami peta ini, proses produksi baja tahan karat bisa berlangsung lebih andal, efisien, dan menghasilkan sambungan berkualitas tinggi sesuai spesifikasi.
Bagi mahasiswa Teknik Mesin, pemahaman Diagram Schaeffler sangat penting dalam mata kuliah Material Teknik, Pengelasan, dan Metalurgi Fisik. Sedangkan bagi praktisi industri, alat ini adalah senjata dasar untuk memastikan bahwa baja tahan karat yang diproduksi maupun dilas benar-benar memenuhi tuntutan teknis.
Dengan kata lain, Diagram Schaeffler adalah jembatan antara teori di ruang kelas dengan praktik nyata di bengkel dan pabrik.
