Sobat Teknik Mesin Harus Paham: Perbedaan Siklus Otto Ideal dan Aktual

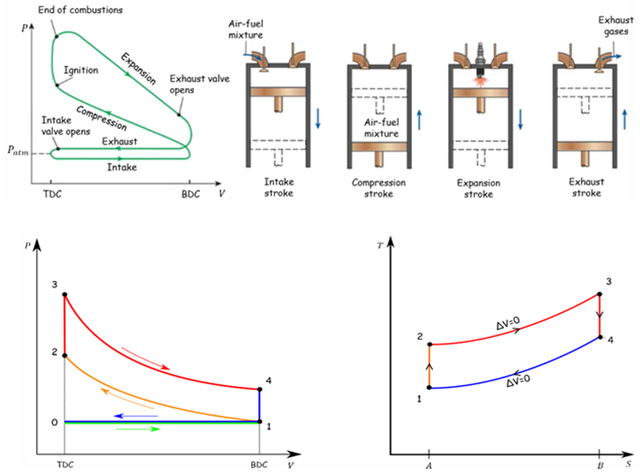

Siklus otto pada mesin bensin (Sumber: Dok. Penulis)

Kalau kamu pernah belajar tentang mesin bensin, pasti kenal dengan Siklus Otto. Inilah teori dasar mesin bensin yang dikenalkan Nikolaus August Otto sejak 1876. Siklus ini dipakai untuk memahami bagaimana mesin mengubah energi kimia dari bahan bakar menjadi tenaga mekanis.

Nah, ada dua versi siklus ini: ideal dan aktual. Ideal itu teorinya, sementara aktual adalah realitas di mesin. Bedanya cukup jauh, dan menarik buat kita kulik.

Siklus Otto Ideal

Siklus Otto ideal disusun berdasarkan asumsi dunia sempurna: gas kerja dianggap udara murni, pembakaran terjadi instan, tidak ada gesekan, tidak ada kebocoran, dan panas tidak hilang ke dinding silinder. Prosesnya:

• Kompresi isentropik (1–2) → udara-bahan bakar dikompresi tanpa rugi.

• Pembakaran isokhorik (2–3) → panas ditambahkan instan pada volume konstan.

• Ekspansi isentropik (3–4) → gas panas mendorong piston menghasilkan tenaga.

• Pembuangan panas isokhorik (4–1) → panas dibuang pada volume konstan.

Efisiensinya dihitung dengan rumus:

η=1-1/r^(γ-1)

dengan r = rasio kompresi dan γ = perbandingan panas jenis (Cp/Cv).

Siklus Otto Aktual

Dalam penerapannya pada mesin nyata, siklus Otto tidak dapat bekerja secara ideal sebagaimana digambarkan dalam teori. Sejumlah faktor praktis membuat kinerjanya mengalami penyimpangan. Pertama, terdapat rugi gesekan mekanis akibat interaksi antara piston, ring, dan dinding silinder yang mengurangi energi berguna. Kedua, kebocoran gas (blowby) melalui celah ring piston menyebabkan sebagian energi hilang sebelum sempat dimanfaatkan.

Selain itu, sebagian energi hasil pembakaran juga hilang melalui perpindahan panas ke dinding silinder dan kepala silinder, sehingga temperatur gas aktual lebih rendah dari kondisi ideal. Proses pembakaran sendiri tidak terjadi secara instan sebagaimana asumsi teoritis, melainkan berlangsung dalam durasi tertentu sehingga mengubah bentuk kurva tekanan–volume (P–V). Dalam kondisi tertentu, dapat muncul pula knocking, yaitu pembakaran yang tidak terkendali dan menghasilkan gelombang tekanan abnormal yang merugikan.

Karena berbagai faktor tersebut, efisiensi termal aktual mesin bensin selalu lebih rendah dibandingkan efisiensi teoritis siklus Otto ideal. Perbedaan inilah yang menjelaskan mengapa data uji mesin sering kali tidak setinggi perhitungan analitis di atas kertas, namun justru merefleksikan kondisi nyata di lapangan.

Efisiensi siklus Otto aktual diperoleh melalui pengujian langsung pada mesin, bukan dari rumus teoritis. Perhitungannya dilakukan dengan membandingkan daya yang benar-benar dihasilkan mesin, baik diukur dari tekanan dalam silinder (daya indikator) maupun dari poros keluaran dengan dinamometer (daya poros), terhadap energi panas yang masuk dari pembakaran bahan bakar. Dengan kata lain, efisiensi aktual dihitung dari rasio antara energi mekanis yang berhasil dimanfaatkan dengan energi kimia bahan bakar yang dibakar. Nilai ini mencerminkan kondisi nyata mesin, termasuk kerugian akibat gesekan, perpindahan panas, kebocoran, dan pembakaran yang tidak sempurna, sehingga selalu lebih rendah daripada efisiensi siklus Otto ideal.

Head-to-Head

Perbedaan antara siklus Otto ideal dan aktual cukup mencolok bila dilihat dari beberapa aspek utama. Pada tahap kompresi dan ekspansi, siklus ideal diasumsikan berlangsung secara isentropik sempurna, sedangkan pada mesin nyata selalu ada rugi gesekan dan perpindahan panas ke dinding silinder. Proses pembakaran dalam teori dianggap instan pada volume konstan, tetapi pada kenyataannya berlangsung bertahap dan sebagian terjadi ketika piston sudah bergerak ke bawah. Demikian pula pembuangan panas, yang dalam siklus ideal berlangsung pada volume konstan, namun pada mesin nyata tidak sempurna karena masih terdapat sisa gas (residual gas) di dalam silinder. Akibat semua penyimpangan ini, efisiensi termal pada siklus Otto ideal selalu lebih tinggi secara teoretis, sementara pada mesin aktual lebih rendah karena berbagai rugi mekanis maupun termal.
