4 Jenis Mesin Frais dan Fungsinya

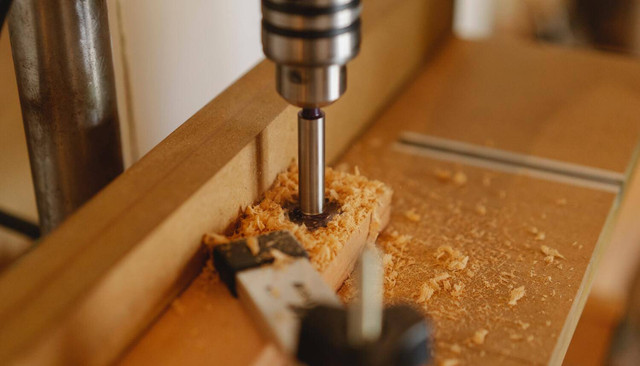

Ilustrasi jenis mesin frais. Sumber: Pexels/Ono Kosuki

Mesin frais merupakan mesin perkakas yang mempunyai gerak utama berputar. Mesin frais sering digunakan dalam dunia industri. Mesin ini memiliki banyak jenis. Setiap jenis mesin frais memiliki keunggulan yang berbeda-beda.

Mesin frais berfungsi untuk menggerakkan alat potong atau pisau frais, dengan memanfaatkan alat potong yang berputar, operator dapat menyayat benda kerja sehingga membuat bentuk tertentu.

Jenis Mesin Frais

Ilustrasi jenis mesin frais. Sumber: Pexels/Harold Granados

Dalam buku Teknik Pemesinan Frais SMK/MAK Kelas XII oleh A. Gunanto, S.T., Drs. Joko Pramono (2021:47), prinsip kerja dari mesin frais yaitu mengubah energi listrik menjadi energi gerak yang dihasilkan oleh motor listrik. Gerakan motor listrik diteruskan melalui transmisi untuk mengahsilkan gerakan putar pada spindel mesin frais.

Berikut 4 jenis mesin frais yang dapat diketahui.

1. Mesin Frais Tipe Kolom dan Lutut

Meja pada mesin ini terhubung dengan lutut yang dapat digerakkan secara vertikal sejajar dengan kolom utama mesin.

Ketinggian lutut bisa diatur sehingga cocok untuk pengefraisan dengan beberapa ketinggian yang berbeda. Mesin frais tipe kolom dan lutut dapat diklasifikasikan sebagai berikut:

Mesin frais jenis ini merupakan mesin paling sederhana, yang gerakannya dikendalikan dengan tangan. Mesin ini tidak memiliki gerak otomatis. Cocok untuk pekerjaan frais ringan seperti pembuatan alur pasak.

Mesin jenis ini merupakan mesin yang memiliki spindel dengan posisi mendatar. Alat potong atau pisau yang dapat digunakan hanya jenis pisau mantel (helix). Gerakkan mejanya dapat memanjang, melintang, dan vertikal.

Mesin frais jenis ini merupakan mesin yang memiliki spindel dengan posisi tegak/vertikal. Spindelnya dapat dimiringkan dengan sudut tertentu. Gerakkan mejanya dapat memanjang, melintang, dan vertikal.

Ada berbagai macam pisau frais yang dapat digunakan pada mesin ini. Contohnya: pisau jari, pisau ekor burung, dan lain-lain.

Mesin frais jenis ini merupakan gabungan antara mesin frais vertikal dan horizontal. Mesin ini memiliki spindel dengan posisi tegak dan mendatar.

Kelebihan mesin frais ini adalah mejanya dapat digeser atau diputar secara horizontal sebesar 45° derajat. Baik itu digeser ke kiri atau ke kanan. Mesin frais ini dapat digunakan untuk membuat spur, bevel, spiral, twist drill, reamer, dan lain-lain.

Mesin jenis ini memiliki gerakkan pemakanannya sama seperti mesin frais universal. Memiliki 4 gerak pemakanan. Meja pada mesin ini juga dapat dimiringkan secara vertikal untuk keperluan tertentu.

Dengan meja yang dapat dimiringkan, mesin ini bisa digunakan untuk membuat alur spiral pada reamer dan roda gigi bevel.

2. Mesin Frais Fixed Bed

Mesin frais ini memiliki ukuran yang besar, berat, dan kokoh. Pergerakan meja pada mesin ini terbatas pada sudut tertentu tanpa ketentuan untuk penyetelan silang maupun vertikal. Mesin frais ini diklasifikasikan menjadi 3 jenis, yaitu:

3. Mesin Frais Planer

Mesin frais ini disebut juga sebagai “Plano Miller” merupakan mesin yang digunakan untuk pekerjaan berat. Spindel mesin dapat diatur dalam arah vertikal ataupun horizontal.

Dengan beberapa pengaturan spindel yang berbeda, mesin ini bisa menghasilkan beberapa permukaan berbeda sekaligus. Sehingga proses pengefraisan bisa lebih efektif.

4. Mesin Frais Special

Mesin frais spesial dikembangkan untuk memenuhi suatu pekerjaan khusus. Spindel pada mesin ini berfungsi untuk memutar alat potong dan bisa menggerakkan alat potong ke arah yang berbeda. Berikut adalah jenis mesin frais spesial.

Mesin frais jenis ini dapat menduplikasi benda kerja secara keseluruhan sesuai program atau template yang telah ditentukan. Spindel pada mesin ini bisa diatur pada posisi vertikal maupun horizontal terhadap meja mesin.

Meja pada mesin ini berbentuk bundar dan bisa berputar dengan sumbu vertikal. Alat potong pada mesin ini diatur pada ketinggian yang berbeda.

Prinsip kerja dari mesin jenis ini sama seperti mesin frais dengan rotary table. Namun meja pada mesin ini disebut “Drum” berputar dengan sumbu horizontal.

Pada mesin frais ini benda kerja dipasang pada posisi diam. Sedangkan alat potong yang bergerak mendekati benda kerja dan melakukan pemotongan.

Mesin frais ini bisa digunakan untuk menduplikasi suatu bentuk benda kerja. Ukuran benda duplikat dapat lebih kecil, sama, atau lebih besar dari ukuran aslinya.

Mesin frais ini digunakan untuk membuat bentuk-bentuk kompleks seperti pada bentuk cetakan. Gerakan dari pelacak yang menyentuh benda asli akan mengarahkan gerakan pisau frais. Sehingga bentuk benda duplikat akan sama persis.

Baca juga: 4 Jenis Proposal Penelitian dan Fungsi Pembuatannya

Ternyata ada banyak jenis mesin frais dan ini bisa ditemukan di lingkungan sekitar. Potongan hasil mesin ini dapat menghasilkan produk sama persis dengan apa yang diinginkan secara cepat dan praktis. (MRZ)
