Pengertian Gambar Instalasi Listrik dan Syaratnya

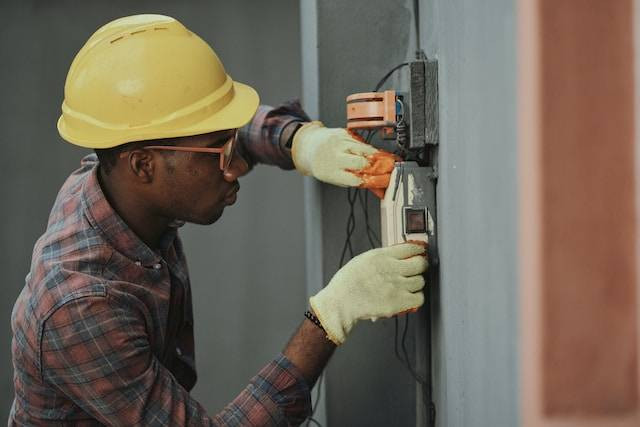

Ilustrasi pengertian gambar instalasi. Sumber: Unsplash/Emmanuel Ikwuegbu

Pengertian gambar instalasi listrik adalah gambar rencana penempatan untuk jaringan listrik. Gambar itu diperlukan ketika membangun suatu rumah, bangunan, hingga gedung.

Gambar instalasi memegang peranan dalam menentukan proses perancangan, karena hanya dengan bantuan gambar dengan simbol khusus kelistrikan, suatu proyek pemasangan instalasi dapat dilaksanakan.

Pengertian Gambar Instalasi Listrik

Ilustrasi pengertian gambar instalasi. Sumber: Unsplash/Pickawood

Para praktisi listrik sebaiknya harus menguasai persyaratan, perancangan dan memiliki pengetahuan tentang gambar instalasi listrik. Gambar yang dimaksud adalah perpaduan antara gambar seni dan gambar science yang dapat dipergunakan untuk menyelesaikan persoalan keteknikan.

Menurut buku Cepat & Akurat Menghitung Biaya Membangun Rumah, Ir. Gatut Susanta (hal.23), gambar instalasi listrik menggambarkan jaringan kabel-kabel listrik atau jaringan pipa listrik pada bangunan berikut pembagian grupnya.

Dengan adanya gambar instalasi listrik, maka dapat dihitung jumlah lampu, jumlah jenis sakelar, jumlah stop kontak, panjang kabel, dan sebagainya yang dibutuhkan.

Instalasi listrik harus dirancang dengan memenuhi persyaratan standar. Ruang lingkup, perancangan, keamanan, penghantar, dan pemasangan telah diatur dalam peraturan instalasi listrik.

Syarat Instalasi Listrik

Ilustrasi pengertian gambar instalasi. Sumber: Unsplash/Lucas Kepner

Syarat tersebut merupakan bagian dari peraturan agar pengusahaan instalasi listrik dapat terselenggara baik bagi keselamatan. Adapun berikut syarat yang harus diketahui.

1. Menjamin keselamatan dari bahaya yang ditimbulkan dari instalasi listrik.

2. Harus dirancang memenuhi persyaratan standar, mudah dalam pelayanan, pemeliharaan dan pemeriksaan.

3. Bagian perlengkapan listrik yang mengandung logam dan bertegangan di atas 50V harus dibumikan dan diberi pengaman tegangan sentuh.

4. Pada setiap perlengkapan listrik harus tertera jelas merk dagang, daya, dan data teknis sesuai SNI.

5. Fungsi instalasi listrik harus sesuai dengan maksud penggunaannya.

6. Pengerjaan yang baik oleh personel yang kompeten.

7. Perlengkapan listrik harus dipasang sesuai dengan petunjuk yang disediakan oleh pabrikan perlengkapan.

8. Semua jaringan listrik yang dihubungkan pada instalasi harus dipasang dan ditempatkan secara aman agar tidak menimbulkan bahaya.

Baca Juga: Mengenal Kapasitor dan Kemampuannya dalam Menyimpan Energi Listrik

Penjelasan tentang pengertian gambar instalasi listrik penting untuk dipahami sebelum menentukan rencana pemasangan jaringan listrik. Sehingga pemasangan dan prosesnya dapat berjalan dengan sukses dan aman. (DVA)
