Breadboard Komponen Penting Dalam Praktikum Elektronika

Alat yang sangat berguna dalam praktikum elektronika, terutama untuk prototyping dan pengujian sirkuit elektronik. Berikut adalah penjelasan tentang breadboard dalam konteks praktikum elektronika:

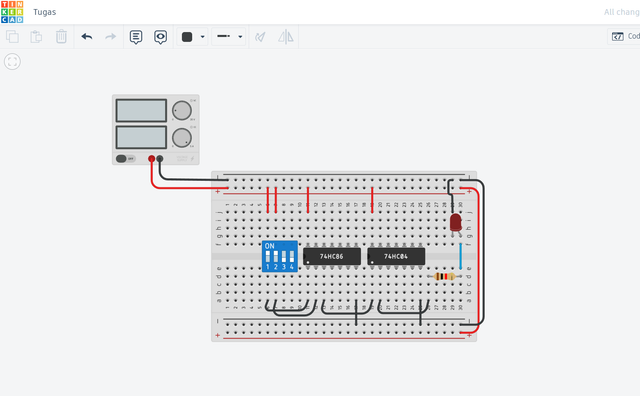

Foto : Pribadi Rangkaian Breadboard Menggunakan Tinkercad

Apa Itu Breadboard?

Breadboard adalah papan sirkuit yang tidak memerlukan penyolderan untuk menghubungkan komponen elektronik. Papan ini biasanya terbuat dari plastik dan memiliki pola lubang yang terorganisir untuk memungkinkan penempatan komponen dan koneksi yang mudah.

Fungsi Breadboard

Prototyping:

Breadboard memungkinkan insinyur dan penggemar elektronik untuk dengan cepat membangun dan menguji sirkuit tanpa perlu membuat PCB permanen. Ini sangat berguna untuk eksperimen dan pengembangan awal.

Uji Coba Sirkuit:

Pengguna dapat dengan mudah mengubah konfigurasi sirkuit untuk menguji berbagai desain dan ide, memudahkan proses iterasi dan perbaikan.

Pembelajaran:

Breadboard ideal untuk pemula yang belajar tentang elektronika. Pengguna dapat melihat dan memahami cara komponen berinteraksi dalam sirkuit.

Kompatibilitas:

Breadboard kompatibel dengan berbagai komponen elektronik, seperti resistor, kapasitor, LED, dan IC, serta mikrocontroller seperti Arduino.

Cara Menggunakan Breadboard

Pemasangan Komponen: Tempatkan komponen ke dalam lubang pada breadboard sesuai dengan skema sirkuit yang diinginkan. Pastikan kaki komponen terhubung ke baris atau kolom yang sesuai.

Pengkabelan:

Gunakan kabel jumper untuk menghubungkan komponen. Breadboard memiliki jalur konduktor di dalamnya yang menghubungkan lubang-lubang tertentu, memudahkan koneksi antar komponen.

Pengujian:

Setelah semua komponen terpasang, sirkuit dapat diuji dengan memberikan daya. Jika tidak berfungsi, pengguna dapat dengan mudah memeriksa dan memperbaiki koneksi.

Kelebihan Breadboard :

Fleksibilitas:

Pengguna dapat dengan mudah mengubah sirkuit sesuai kebutuhan.

Kecepatan:

Mempercepat proses pengembangan dan pengujian sirkuit. Tanpa Penyolderan: Menghindari kebutuhan untuk menyolder, yang bisa rumit bagi pemula.

Kesimpulan

Breadboard adalah alat penting dalam praktikum elektronika, menawarkan kemudahan, fleksibilitas, dan efisiensi dalam desain dan pengujian sirkuit. Ini memungkinkan pengguna dari semua tingkat keterampilan untuk belajar dan bereksperimen dengan elektronik dengan cara yang praktis dan menyenangkan.
