Electronics Exploring: Tinkercad Tutorial untuk Simulasi Rangkaian Listrik

Belajar elektronika di era modern tidak lagi terbatas pada laboratorium fisik. Semua orang dapat mempelajari dan menguji rangkaian listrik dari rumah dengan alat simulasi seperti Tinkercad. Ini adalah platform yang mudah digunakan yang sangat bermanfaat bagi pemula dan profesional. Anda dapat menggunakan Tinkercad melalui web resmi melalui link: https://www.tinkercad.com/

Sumber : Dokumen Pribadi

Mengenal Tinkercad

Dengan menggunakan Tinkercad, alat desain online, orang dapat membuat dan mensimulasikan rangkaian elektronik. Karena fiturnya yang lengkap dan antarmuka yang mudah digunakan, platform ini sangat disukai oleh pelajar dan hobiis. Tinkercad memungkinkan Anda merancang rangkaian, menguji kinerjanya, dan memvisualisasikan hasil secara real-time.

Langkah-Langkah :

Membuat Akun Tinkercad

Langkah pertama adalah membuat akun di Tinkercad. Kunjungi situs webnya dengan email Anda dan masuk ke dashboard utama, di mana Anda dapat mulai membuat proyek baru.

Memilih Proyek baru

Untuk memulai proyek baru, klik tombol "Create new design" di dashboard. Anda akan melihat beberapa pilihan, salah satunya adalah "Circuits". Pilih opsi ini untuk masuk ke editor rangkaian

Sumber : Dokumen Pribadi

Menambahkan Komponen

Anda akan menemukan berbagai komponen elektronik di editor rangkaian, seperti resistor, LED, kapasitor, dan banyak lagi. Untuk menambahkan komponen ke kanvas, cukup seret dan lepas komponen dari panel komponen ke area kerja. Misalnya, Anda bisa memulai dengan menambahkan power supply, resistor, dan LED untuk membuat rangkaian sederhana. Kita juga bisa menambahkan gerbang logika dan saklar spst sebagai switch.

Sumber : Dokumen Pribadi

Mengintegrasikan Komponen

Setelah komponen dimasukkan, langkah selanjutnya adalah menggunakan kabel virtual untuk menghubungkannya. Untuk melakukan ini, pilih titik koneksi di salah satu komponen dan tarik kabel ke titik koneksi di komponen lain. Pastikan semua koneksi benar untuk memastikan rangkaian beroperasi dengan baik.

Sumber : Dokumen Pribadi

Langkah Terakhir adalah Menguji Simulasi

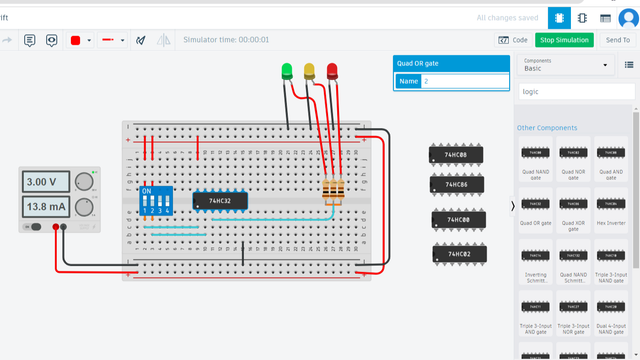

Memulai Simulasi Setelah rangkaian selesai, Anda dapat mengujinya untuk melihat bagaimana ia bekerja. Di bagian atas layar, tekan tombol "Start Simulation". Anda akan melihat LED menyala jika semuanya terhubung dengan benar.

Sumber Dokumen Pribadi

Sumber : Dokumen Pribadi
