Tips mudah memperbaiki kerusakan Outdoor Unit

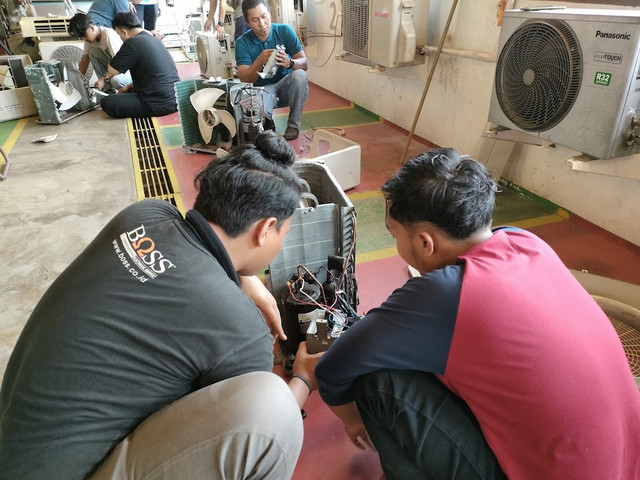

Praktek Service Outdoor Unit AC di BLKPP Kepri (dok.pribadi)

Mengasyikkan membuka wa diwaktu luang, dimulai membaca pesan yang masuk satu persatu dan membalasnya, membaca story wa dan mengomentarinya, waktu tiada terasa, 5 sampai 10 menit, terlewati begitu saja, sampai si kecil pun protes.

“Ayah main hp terus, kalau adik harus belajar dulu, curang!" katanya santai. Memang saya membatasi si adik untuk bermain hp hanya waktu libur, dan menonton pun ada syaratnya, menghidupkan rekaman bacaan quran beberapa kali dulu, untuk mengulang hafalannya, video perkalian atau video belajar menggambar, setelah itu barulah menonton game kesukaannya.

Kalau saya bersama hp terlalu lama, si kecil langsung komentar, sama halnya dengan saya, langsung bertanya ketika ia menonton teve.

"Ayah cek informasi kerjaan lo nak, mana tau ada info kantor yang masuk", jawab saya.

Sambil mengangguk tanda paham, atau sekedar setuju, si adik meninggalkan saya ke kamarnya, saya pun lanjutkan membaca status Wa.

Saat ini tersedia layanan berbagi dari wa ke media sosial lainnya. Seakan saya dipaksa membaca tautan informasi satu platform media ke media lainnya. Terkadang saya terbawa arus, lupa dengan informasi yang ingin didapatkan. Sehingga habiskan waktu lama bersama hp.

Menyempatkan berkomentar, agar fungsi media sosial sebagai sarana silaturahmi terjadi. Apalagi kadang status teman-teman lucu, dan ada yang baru. Walau hanya sekedar mengirimkan ekspresi wa semangat atau jempol sudah cukup untuk membangun komunikasi.

Tiba - tiba, di menu chat ada notifikasi masuk. “ Bisa servis ac bang?”, isi pesan dari wa yang tidak dikenal. Oh pelanggan ac ini, pikir saya. “Benar bapak/ibu, apa yang bisa dibantu?", tanya saya selanjutnya. “Ada apa dengan AC nya?”, lanjut saya lagi.

Menunggu beberapa menit belum ada jawaban.

“Di Km 13, jalan lembah merpati, ac nya kurang dingin.” Jawab pelanggan. “ Siap, apakah ac masih menyala?”, tanya saya. “ Cuma angin saja”, jawab pelanggan. “Bisa fotokan pipa Outdoor unit, adakah pengembunan?", tanya saya. Dikirimkanlah beberapa foto sambil mengatakan kalau kipas di luar berputar. Saya menanyakan juga AC unitnya inverter atau bukan?, setelah informasinya cukup. Ia bertanya kapan bisa ditangani berapa ongkosnya?

Saya sampaikan kemungkinan kerusakannya dan biaya servisnya. "Baik bang", jawabnya. "Share lokasi ya, nanti siang jam 14.00 saya meluncur", jawab saya. ‘"Baik, terima kasih bang, ditunggu kehadirannya", balasnya.

Wiring Diagram Outdoor Sharp ( foto diambil di workshop BLKPP Kepri)

Wiring Diagram Outdoor Samsung ( foto diambil di workshop BLKPP Kepri)

Wiring Diagram Outdoor Sanyo ( foto diambil di workshop BLKPP Kepri)

Memperbaiki unit ac itu mudah kalau kita memahami cara kerja ac wiring diagram.

Keluhan yang sering dijumpai untuk kerusakan outdoor unit ada beberapa, kompresor tidak berfungsi, motor fan tidak berputar, kapasitor hubung singkat, pembekuan pipa kecil atau pipa besar, baik salah satu atau keduanya, bunyi berisik pada kompresor, overload tidak terhubung dan kabel power putus.

Untuk Kompresor rusak, biasanya disebabkan karena unit AC tetap dihidupkan dalam kondisi refrigerant kosong, kompresor overheat. Disebabkan juga karena kompresor beroperasi di atas tekanan dan arus maksimal.

1. Jika kompresor dan fan motor tidak bekerja, masalah berasal pada kabel power yang berasal dari indoor unit.

2. Jika salah satu, hanya kompresor atau fan motor saja yang bekerja maka pengecekan hanya dilakukan pada sisi yang rusak saja.

Pengecekan Kompresor dan Fan motor

Terminal motor 1 phase jenis hermatik ( sumber modul buku informasi kemnaker/LOG.OO18.036.01)

Mengecek tahanan kompresor (dok.pribadi)

Diukur dengan menggunakan multimeter pada polaritas ohm. Nilai tahanan berasal dari kumparan dalam. Nilai tahanan total adalah penjumlahan tahanan starting dan running.

Name plate Outdoor LG ( foto diambil di workshop BLKPP Kepri)

Untuk Kompresor baru, lakukan test running compressor, contoh pada gambar, tekanan sisi rendah maksimal kerja sekitar 1035000 Pa setara 150 psi, tekanan sisi tinggi 2410000 Pa setara 300 psi, dengan arus maksimal 1.7 A, berarti kompresi dan vakum bekerja maksimal.

Selanjutnya mengukur tahanan overload dan hasilnya bagus, diperoleh hasil 0 (nol) ohm.

Pengecekan Kapasitor AC

Mengecek kapasitor dilakukan dengan mengamati fisik kapasitor, ada yang terbakar, tercopot terminalnya atau bergelembung pada bentuk fisiknya.

Cara mengukurnya dengan menggunakan multimeter pada polaritas kapasitor.

capasitor 20 uF ( foto saat praktek di BLKPP kepri)

Nilai kapasitor 20 mikro Farad +- 5 % maka nilainya adalah toleransi 1 mikro Farad antara 19 mikro Farad sampai dengan 21 mikro Farad.

Setelah cek ternyata diperoleh hasil tidak dalam batas toleransi, yaitu 30 nano Farad, kondisinya terlihat bagus, namun dipastikan kapasitor rusak. Kasus selesai.

Mengambil data akhir setelah perbaikan

Melakukan pengecekan tekanan, mencuci filter indoor ac, dan menyampaikan tagihan disampaikan ke konsumen. Konsumennya ramah dan bertanya bisa mencuci AC, saya sampaikan 6 bulan sudah harus cuci ac untuk menjadi performance ac tetap baik.

Demikian perbaikan ac unit yang saya lakukan beberapa minggu yang lalu.
