Cara Membaca Jangka Sorong dengan Skala Tetap dan Nonius

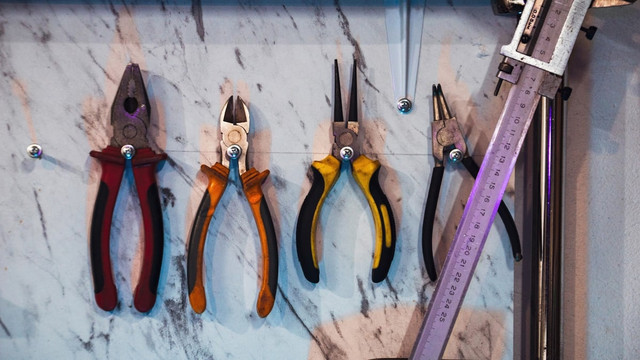

Ilustrasi Cara Membaca Jangka Sorong Sumber Unsplash/Maks_d

Jangka sorong merupakan salah satu alat ukur dalam Fisika. Meskipun alatnya mudah ditemukan, namun belum banyak yang mengetahui cara membaca jangka sorong.

Jangka sorong digunakan dalam pengukuran besaran panjang yang kurang dari 1 mm. Alat ini dapat mengukur panjang hingga ketelitian 0.1 mm.

Cara Membaca Jangka Sorong dalam Fisika

Ilustrasi Cara Membaca Jangka Sorong Sumber Unsplash/Pesce Huang

Sebelum memahami cara membaca jangka sorong, ketahui lebih dahulu fungsi dan skala yang digunakan. Jangka sorong memiliki dua jenis skala, yaitu.

1. Skala tetap yang tertera pada rahang utama jangka sorong.

2. Skala nonius atau skala vernier yang tertera pada rahang yang bergerak.

Diambil dari buku IPA Terpadu, Mikrajuddin (2007:43), jangka sorong juga memiliki dua fungsi pengukuran, yaitu.

1. Panjang Sisi Luar

Jangka sorong digunakan untuk mengukur panjang sisi luar suatu benda. Contohnya seperti diameter kawat atau tebal pelat logam.

Pengukuran panjang sisi luar suatu benda dapat dilakukan dengan menjepit benda yang ingin diukur dengan menggunakan rahang jangka sorong yang besar.

2. Panjang Sisi Dalam

Jangka sorong juga digunakan sebagai alat untuk mengukur panjang sisi dalam suatu benda. Contohnya seperti diameter rongga pipa atau diameter suatu lubang.

Pengukuran panjang sisi dalam suatu benda dapat dilakukan dengan menarik benda yang ingin diukur dengan menggunakan rahang jangka sorong yang kecil.

Hasil pengukuran dapat diketahui dengan menggabungkan pembacaan skala tetap dan skala norius. Cara untuk membaca jangka sorong adalah sebagai berikut.

1. Tentukan pembacaan skala tetap yang sejajar dengan angka nol pada skala nonius. Jika tidak tepat sejajar, gunakan pembacaan skala terdekat yang lebih kecil.

2. Misalnya pembacaan skala tetap yang sejajar dengan angka nol pada skala nonius berada di antara 2.4 dan 2,5. Besarnya pengukuran yang digunakan adalah 2.4 cm.

3. Cari garis pada skala nonius yang tepat berimpit dengan salah satu garis pada skala tetap.

4. Contohnya jika besarnya pengukuran yang diperoleh adalah lima kali skala nonius (5 x 0.1 mm = 0.5 mm).

5. Jumlahkan kedua hasil pengukuran. Hasil perolehan panjang benda adalah 2,4 cm + 0,5 mm + 2,45 cm.

Baca juga: Panduan Cara Menghitung Jangka Sorong 0.05 beserta Contoh Soalnya

Cara membaca jangka sorong yaitu dengan menggabungkan 2 jenis skala. Skala yang digunakan yaitu skala tetap dan skala nonius.(DK)
