Cara Menghitung Resistor Seri, Paralel, dan Kode Warna

Tips dan Trik

Memproduksi artikel seputar tutorial dan tips.

15 Mei 2023 14:44 WIB·waktu baca 3 menit

0

Tulisan dari Tips dan Trik tidak mewakili pandangan dari redaksi kumparan

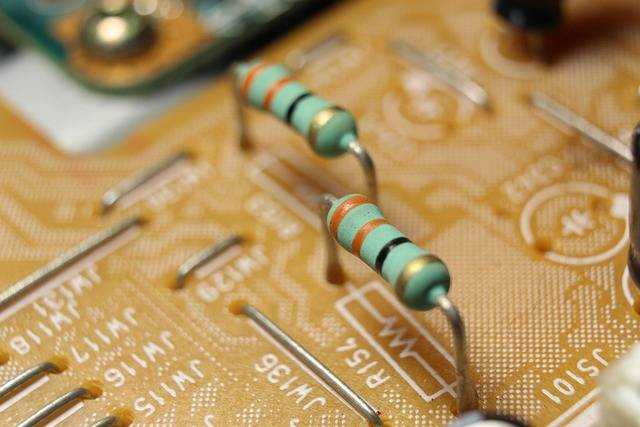

Ilustrasi Cara Menghitung Resistor. Foto: Pixabay/gosiak1980.

Cara menghitung resistor dapat diselesaikan dengan mudah. Cara menghitungnya bergantung pada jenis rangkaian, yakni seri atau paralel, serta dapat menggunakan kode warna.

Resistor umumnya terbuat dari bahan karbon serta memiliki pengodean nilai resistensi berupa cincin 4 warna atau 5 warna. Masing-masing warna yang digunakan sebagai kode memiliki arti nilai yang tetap.

Cara Menghitung Resistor

Ilustrasi Cara Menghitung Resistor. Foto: Pixabay/Aviavlad.

Dikutip dari buku Elektronika Dasar untuk Mahasiswa Teknik Telekomunikasi: Pendekatan Praktik secara Virtual, Syifaul Fuhada (2021), berikut ini cara menghitung resistor seri dan paralel:

1. Resistor Seri

Menghitung nilai resistor seri bisa langsung dilakukan dengan menjumlahkan seluruh resistor dalam satu rangkaian. Rumus menghitung nilai resistor seri yaitu:

R(total )= R1+ R2+R3+Rn+⋯

2. Resistor Paralel

Berbeda dengan resistor dalam rangkaian seri, mencari nilai resistor paralel memang lebih rumit. Rumusnya adalah:

R total= 1/R1 + 1/R2 +1/R3 +1/Rn

Contoh Soal Resistor Seri dan Paralel

Berikut ini contoh soal resistor seri dan paralel yang bisa dijadikan referensi:

1. Contoh Soal Resistor Seri

Tiga buah resistor disusun secara seri dengan hambatan masing-masing sebesar 4 Ω, 6 Ω, dan 8 Ω. Berapa besar total hambatan dalam rangkaian tersebut?

Jawab:

R(total )= R1+ R2+R3+Rn+⋯

R(total )= 4 Ω+ 6 Ω+8 Ω

R(total )=18 Ω

Jadi, besar total hambatan dalam rangkaian tersebut sebesar 18 Ω.

2. Contoh Soal Resistor Paralel

Misalkan R1=100 Ω , R2=150 Ω , dan R3=180 Ω dan ketiganya disusun secara paralel. Hitung besar hambatan totalnya.

Jawab:

Rtotal= 1/R1 + 1/R2 +1/R3 +1/Rn

Rtotal= 1/100+ 1/150+1/180

Rtotal= 45 Ω

Jadi, besar hambatan totalnya ialah 45 Ω.

Kode Warna Resistor

Ilustrasi Cara Menghitung Resistor. Foto: Unsplash.

Cara menghitung nilai resistor juga bisa dilakukan dengan menggunakan kode warna. Kode warna tiap resistor disebut dengan cincin warna.

Mengutip dari skripsi Efektivitas Pemanfaatan Gambar Tempel pada Pembacaan Kode Warna Resistor, Rezky Ariananda, resistor dengan toleransi 5% berdaya 0,5-3 Watt dituliskan dengan 4 cincin warna, sedangkan toleransi 1 % atau 2 % umumnya dengan 5 cincin warna.

Kode warna masing-masing cincin serta angka toleransi dapat dilihat pada tabel di bawah ini:

Cara Menghitung Resistor. Foto: tangkapan layar dari skripsi berjudul Efektivitas Pemanfaatan Gambar Tempel pada Pembacaan Kode Warna Resistor di SMP Negeri 15 Yogyakarta oleh Rezky Ariananda.

Berikut cara menghitung nilai resistor menggunakan kode warna:

Beri kode warna cincin yang ada dari kiri ke kanan.
Cocokkan warna gelang pertama dengan tabel (cincin ke-1, angka ke-1).
Cocokkan warna gelang kedua dengan tabel (cincin ke-2, angka ke-2).
Tuliskan jumlah nol dari kode warna ke 3 atau bisa dengan menuliskan bilangan pangkat (10^(n )).
Masukkan angka toleransi dari nilai resistor.

Supaya lebih mudah dalam memahami perhitungan nilai resistor menggunakan kode warna, perhatikan contoh soal dalam gambar di bawah ini:

Cara Menghitung Resistor, Foto: tangkapan layar dari skripsi berjudul Efektivitas Pemanfaatan Gambar Tempel pada Pembacaan Kode Warna Resistor di SMP Negeri 15 Yogyakarta oleh Rezky Ariananda.

Demikianlah cara menghitung resistor secara seri, paralel, dan menggunakan kode warna. Pastikan dan teliti terlebih dahulu besar setiap hambatan sehingga mendapatkan hasil yang benar dalam proses perhitungan. (You)
