Mengapa Gaya Miring Perlu Diurai dalam Perhitungan Struktur?

Di lokasi konstruksi, kabel pengangkat material dan batang penopang sering bekerja dalam arah miring. Besarnya gaya perlu dibaca bersama arahnya. Gaya yang sama dapat memiliki pengaruh horizontal dan vertikal yang berbeda, bergantung pada sudut bekerjanya.

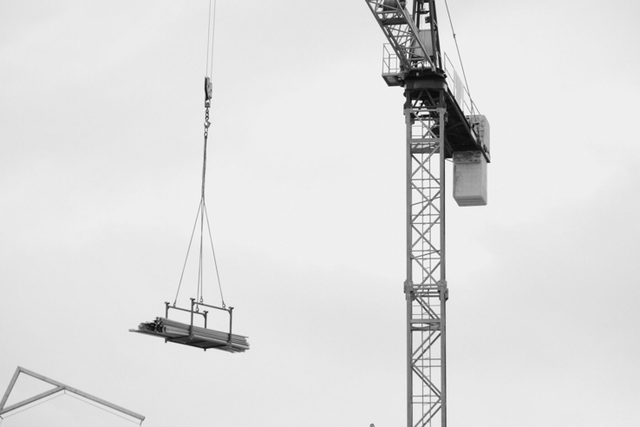

Gambar 1. Pengangkatan material menggunakan crane dan kabel sebagai ilustrasi gaya dalam pekerjaan konstruksi. Foto: Patrik Schuster/Pexels

Dalam analisis struktur statis, gaya miring diuraikan menjadi komponen mendatar dan vertikal. Kedua komponen mewakili gaya semula, sehingga tidak dihitung sebagai beban tambahan. Penguraian ini membantu perhitungan keseimbangan serta reaksi pada tumpuan dan sambungan.

Contoh gaya 6 kN pada sudut 45 derajat

Contoh berikut diambil dari materi Analisis Struktur Statis. Satu kilonewton (kN) setara dengan 1.000 newton. Sudut diukur terhadap arah horizontal, dengan gaya mengarah ke kanan bawah.

Gambar 2. Gaya 6 kN dengan sudut 45 derajat serta komponen Px dan Py. Sumber: dokumentasi penulis, materi Analisis Struktur Statis.

Perhitungan komponen gaya

Diketahui dan ditanya

P = 6 kN; θ = 45° terhadap horizontal

Ditanya: Pₓ dan Pᵧ

Kesepakatan tanda: kanan (+), kiri (−), atas (+), bawah (−).

1. Komponen horizontal

Pₓ = +P cos θ

Pₓ = +6 cos 45° = +6 × 0,70710678

Pₓ = +4,24264069 kN ≈ +4,24 kN (ke kanan)

2. Komponen vertikal

Pᵧ = -P sin θ

Pᵧ = -6 sin 45° = -6 × 0,70710678

Pᵧ = -4,24264069 kN ≈ -4,24 kN (ke bawah)

3. Pemeriksaan resultan

P = √(Pₓ² + Pᵧ²)

P = √[(6 cos 45°)² + (-6 sin 45°)²]

P = √(18 + 18) = √36 = 6 kN

Hasil: komponen horizontal 4,24 kN ke kanan dan vertikal 4,24 kN ke bawah.

Gambar 3. Batang horizontal, vertikal, dan diagonal pada rangka baja jembatan. Foto ilustrasi; bukan objek perhitungan pada contoh. Foto: Kévin et Laurianne Langlais/Pexels

Ketelitian membaca sudut, arah, dan satuan diperlukan agar hasil perhitungan dapat ditafsirkan dengan tepat. Penguraian gaya ini menjadi dasar untuk analisis lebih lanjut; penilaian keamanan struktur tetap memerlukan pemeriksaan beban, tumpuan, elemen, dan materialnya.

Sumber materi dan diagram: PPT penulis.
