Mengenal Lima Jenis Gambar Konstruksi dan Fungsinya dalam Proyek
Dosen Teknik Sipil, Universitas Internasional Batam
·waktu baca 3 menit
Tulisan dari Ade Jaya Saputra tidak mewakili pandangan dari redaksi kumparan
Gambar konstruksi membantu pemilik rumah memahami rancangan sebelum pekerjaan dimulai. Dalam proyek konstruksi, setiap gambar memiliki fungsi berbeda, mulai dari menyepakati desain hingga mencatat kondisi bangunan yang telah selesai. Memahami perbedaannya membantu pemilik memastikan bahwa pelaksana memakai dokumen yang tepat.
Gambar konstruksi menjadi sarana komunikasi antara pemilik, perencana, kontraktor, dan pengawas. Denah awal untuk membahas gagasan belum tentu memiliki detail yang cukup untuk pelaksanaan. Lima kelompok berikut menjelaskan perbedaannya, meskipun penamaan dokumen dan alur penerbitannya dapat berbeda sesuai sistem pengadaan serta kebutuhan proyek.

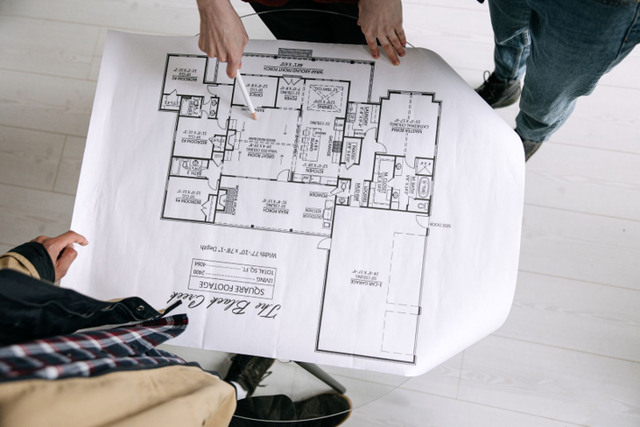

PerbesarGambar konstruksi pada tahap perencanaan
Gambar perencanaan menerjemahkan kebutuhan pemilik menjadi rancangan yang dapat dibahas. Isinya dapat berupa denah, tampak, potongan, serta pengembangan sistem struktur dan utilitas. Pada tahap awal, perhatian utamanya ialah kecocokan kebutuhan ruang, bentuk, dan fungsi. Seiring berkembangnya desain, tingkat detailnya bertambah. Karena itu, gambar konsep perlu dibedakan dari gambar teknis yang telah disiapkan untuk tahap berikutnya.
Gambar tender untuk menyusun penawaran
Gambar tender membantu calon kontraktor memahami lingkup pekerjaan dan menyusun penawaran bersama spesifikasi serta dokumen pengadaan lainnya. Kejelasan ukuran, material, dan batas pekerjaan membuat penawaran lebih mudah dibandingkan. Jika informasi belum jelas, pertanyaan dan penjelasan perlu dicatat dalam proses tender agar peserta menggunakan dasar yang konsisten.
Gambar untuk konstruksi sebagai acuan pelaksanaan
Gambar berstatus for construction diterbitkan untuk menjadi acuan pelaksanaan sesuai prosedur proyek. Isinya perlu mencerminkan desain yang telah dikoordinasikan dan disetujui untuk pekerjaan terkait. Status ini perlu diperiksa bersama nomor revisi dan tanggal penerbitan. Kedudukannya sebagai bagian dokumen kontrak mengikuti pengaturan kontrak; label for construction sendiri tidak menjelaskan seluruh hubungan dokumennya.
Shop drawing untuk merinci pekerjaan
Shop drawing menjabarkan kebutuhan desain menjadi detail pembuatan atau pemasangan. Gambar ini umumnya disiapkan kontraktor, subkontraktor, pemasok, atau fabrikator, lalu diperiksa melalui alur proyek. Contohnya ialah detail pembesian dan sambungan baja. Shop drawing perlu dikoordinasikan dengan ukuran aktual serta pekerjaan lain, dan tidak menjadi pembenaran untuk mengubah desain tanpa persetujuan yang diperlukan.
As built drawing untuk mencatat kondisi terbangun
As-built drawing merekam kondisi yang benar-benar terpasang, termasuk perubahan yang telah disetujui selama pekerjaan. Catatannya sebaiknya dikumpulkan sejak pelaksanaan, bukan baru diingat menjelang serah terima. Dokumen akhirnya berguna bagi pengelola bangunan saat melakukan pemeliharaan atau renovasi. Sebagai contoh, jalur pipa yang bergeser perlu tercatat agar penelusuran instalasi tidak hanya mengandalkan gambar rencana awal.
Bagi pemilik bangunan, langkah praktisnya ialah memastikan gambar yang dipakai memiliki status, nomor revisi, dan persetujuan yang sesuai. Gambar lama perlu dikendalikan agar tidak kembali menjadi acuan. Menjelang serah terima, kelengkapan gambar kondisi terbangun juga perlu diperiksa. Disiplin dokumentasi membantu mengurangi salah tafsir dan menjaga informasi bangunan tetap berguna setelah pekerjaan selesai.
Rujukan: Autodesk, Introduction to Different Types of Construction Drawings; AIA Contract Documents, Types of Construction Submittals and Best Practices; USACE, As-built Guidance for Contractors
