Inilah Jenis Jangka Sorong dan Contoh-contoh Alatnya

Konten ini diproduksi oleh Berita Terkini
Inilah Jenis Jangka Sorong dan Contoh-contoh Alatnya (792547)
searchPerbesar
jenis jangka sorong. Foto: Pixabay
Artikel ini akan membahas dua jenis jangka sorong dan cara penggunaannya yang sering digunakan dalam kehidupan sehari-hari, yakni jangka sorong manual dan juga jangka sorong digital.
ADVERTISEMENT

Jenis jangka sorong

Terdapat beberapa jenis jangka sorong, diantaranya adalah jangka sorong manual dan jangka sorong digital yang bisa digunakan untuk mengukur dimensi suatu benda, baik panjang maupun kedalaman suatu benda.
Berikut ini adalah penjelasannya.
1. Jangka sorong manual
Inilah Jenis Jangka Sorong dan Contoh-contoh Alatnya (792548)
searchPerbesar

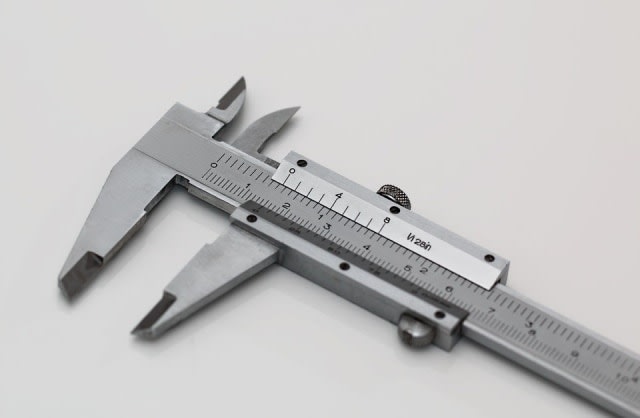

Jangka sorong manual. Foto: Pixabay
Jangka sorong manual adalah alat ukur yang menggabungkan skala utama, skala vernier, rahang tetap dan rahang gerak. (Flack, Measurement Good Practice Guide: Callipers and Micrometers, 2014:6).
Cara menggunakan jangka sorong manual adalah sebagai berikut:
  • Tutup rapat rahang tetap dan rahang geser pada jangka sorong
  • Pastikan skala berada di nol.
  • Letakkan benda tepat di tengah tempat ukur jangka sorong.
  • Putar kunci peluncur untuk mengunci skala agar tak berubah-ubah.
  • Setelah terkunci, lepaskan benda dari pengukur jangka sorong.
  • Baca hasil pengukuran pada skala utama dan skala nonius. Caranya, cari garis angka yang segaris antara skala utama dan skala nonius.
ADVERTISEMENT
2. Jangka sorong digital
Inilah Jenis Jangka Sorong dan Contoh-contoh Alatnya (792549)
searchPerbesar

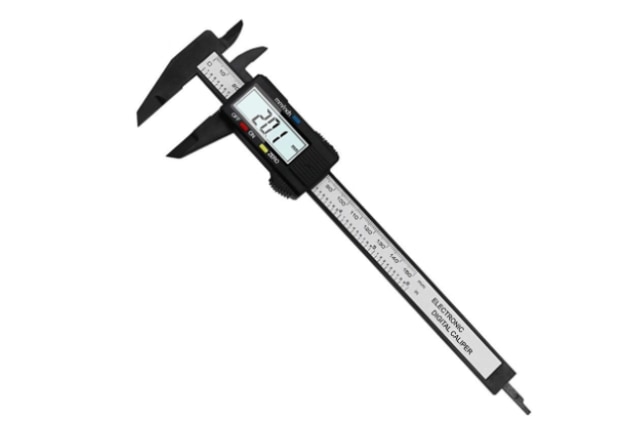

Jangka sorong digital. Foto: Pixabay
Joseph R. Brown memproduksi jangka sorong digital secara masal pertama kali pada tahun 1851. Keunggulan jangka sorong digital adalah hasil pengukuran akan langsung tampak di layar sehingga kita tak perlu repot membaca hasil pengukuran secara manual.
Jangka sorong digital menggunakan encoder linier sebagai sistem deteksi perpindahannya, yang bersifat kapasitif, induktif atau magnetic. Jangka sorong digital memiliki ketelitian 0.01 mm atau setara dengan 0.001 cm.
Jangka Sorong digital tidak jauh berbeda dengan jangka sorong manual, cara menggunakannyaa adalah sebagai berikut:
  • Tutup rahang jangka sorong digital dan atur caliper nol.
  • Buka calliper dengan panjang yang lebih besar dari ukuran objek yang akan diukur.
  • Letakkan benda kerja pada rahang tetap, pastikan benda sedekat mungkin dengan skala utama.
  • Sejajarkan rahang dengan benda yang akan diukur dan geser rahang gerak sehingga benda kerja terjepit. Jangan terlalu kuat agar tidak terjadi distorsi.
  • Catat pembacaan calliper.
  • Periksa ulang bacaan nol. Jika nol salah, ini mungkin pertanda bahwa serpihan kotoran benda kerja menyumbat caliper. Bersihkan dan ulangi pengukuran dari langkah satu.
ADVERTISEMENT
Itulah dua jenis jangka sorong beserta cara penggunaannya, semoga bermanfaat! (Adelliarosa/RA)
