Cara Mengukur Resistensi Menggunakan AVO Meter
·waktu baca 2 menit
Tulisan dari Berita Update tidak mewakili pandangan dari redaksi kumparan

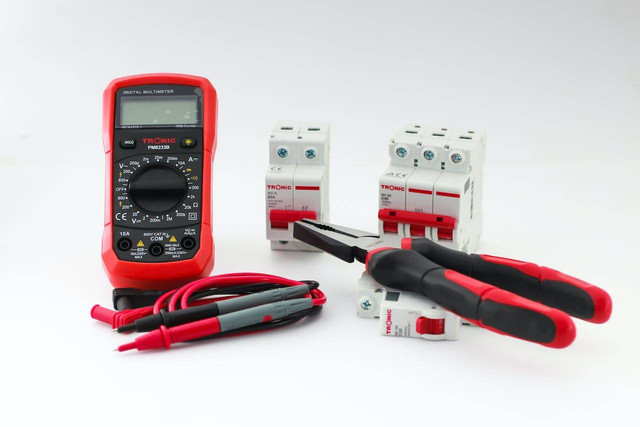

PerbesarPengukuran resistensi atau nilai ohm suatu komponen elektronik adalah salah satu langkah penting dalam dunia elektronika. Itulah mengapa cara mengukur resistensi menggunakan AVO meter perlu diketahui.
AVO meter adalah suatu alat yang sangat berguna dalam dunia elektronika dan listrik. Alat ini dirancang untuk melakukan berbagai jenis pengukuran, termasuk mengukur resistansi, arus listrik (ampere), dan tegangan (volt).
Cara Mengukur Resistensi Listrik
Mengutip dari buku ELEKTRONIKA DASAR, Drs. IMAM MUDA N, S.T, M.T, (2013), AVO meter adalah suatu alat yang digunakan untuk mengukur arus, tegangan dan hambatan atau resistensi listrik.
Inilah cara mengukur resistensi menggunakan AVO meter.
1. Atur Mode Resistansi
Langkah pertama yang perlu dilakukan adalah mengatur posisi saklar selektor pada AVO meter ke mode ohm (Ω). Mode ini dapat membuat orang untuk mengukur resistansi komponen elektronik. Ini adalah mode khusus yang diperlukan untuk mengukur resistansi atau ohm.
2. Pilih Skala yang Sesuai
Setelah memilih mode ohm, langkah berikutnya adalah memilih skala yang sesuai dengan perkiraan nilai resistansi yang akan diukur. Pada AVO meter analog, skala ini biasanya dimulai dengan tanda x yang menunjukkan perkalian.
Misalnya, jika akan mengukur resistor dengan nilai 10 ohm, harus memilih skala yang paling dekat dengan nilai tersebut, seperti x1 atau 10Ω. Pastikan untuk memilih skala yang membuat orang membaca hasil dengan akurasi yang baik.
3. Hubungkan Probe ke Komponen
Setelah mengatur skala, langkah selanjutnya adalah menghubungkan probe multimeter ke komponen resistor yang akan diukur.
Tidak perlu memperhatikan polaritas saat mengukur resistor, jadi probe positif dan negatif dapat dihubungkan tanpa masalah. Pastikan probe terhubung dengan kuat ke komponen yang akan diukur.
4. Baca Hasil Pengukuran
Hasil pengukuran dapat dibaca sesuai dengan jenis AVO meter yang digunakan. Pada AVO meter analog, hasil pengukuran akan ditunjukkan oleh jarum yang bergerak menunjukkan nilai resistansi pada skala yang telah dipilih.
Beberapa AVO meter analog memiliki dua jarum, satu untuk hasil aktual dan satu lagi untuk pengalian yang diperlukan berdasarkan skala yang dipilih.
Pada AVO meter digital, hasil pengukuran akan ditampilkan langsung dalam bentuk angka digital di layar. Tidak diperlukan perkalian tambahan, hanya perlu membaca angka yang ditampilkan.
Baca juga: Cara Mengkonversi Sudut ke Bentuk Lain
Itulah cara mengukur resistensi menggunakan AVO meter yang harus diketahui pekerja beserta prinsipnya. Dengan mengikuti langkah-langkah di atas, orang-orang dapat melakukan pengukuran resistansi dengan akurat menggunakan AVO meter. (RIZ)
