Fungsi Gambar Teknik Dalam Dunia Industri

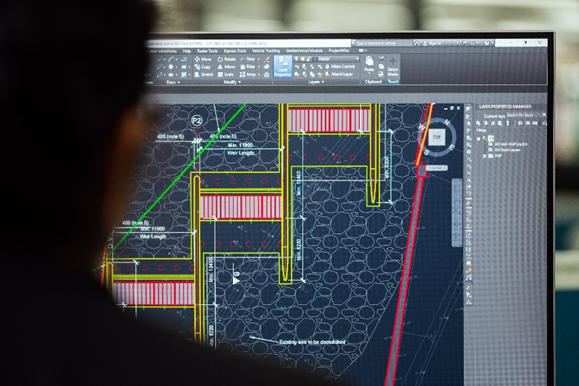

Fungsi gambar teknik dalam dunia industri. Foto Hanya Ilustrasi. Sumber foto: Unsplash/This is Engineering RAEng

Ada banyak fungsi gambar teknik dalam dunia industri yang perlu diketahui. Dikutip dari buku Pembelajaran Gambar Teknik, Sudjatmiko (2021:10), gambar teknik sendiri ditemui pada gambar mekanikal, elektrikal, astitektur, piping dan instrument.

Singkatnya, gambar teknik ialah representasi visual dari suatu objek desain atau sistem, yang dibuat menggunakan standar simbol dan notasi khusus untuk menggambarkan detail kompleks. Gambar teknik sering digunakan oleh insinyur, arsitek, dan desainer.

Fungsi Gambar Teknik

Fungsi gambar teknik dalam dunia industri. Foto Hanya Ilustrasi. Sumber foto: Unsplash/This is Engineering RAEng

Gambar teknik digunakan untuk mengkomunikasikan ide dan konsep. Gambar teknik dapat berupa gambar dua dimensi atau tiga dimensi, dan dapat dihasilkan dengan menggunakan perangkat lunak CAD (Computer-Aided Design) atau secara manual dengan tangan.

Gambar teknik juga sangat penting untuk menyampaikan pesan yang akurat dan detail dengan menggunakan simbol dan garis yang standar. Gambar ini digunakan sebagai komunikasi utama antara pihak desainer dan pihak pabrikator.

Sekarang setelah mengetahui apa itu gambar teknik, fungsinya perlu diketahui agar lebih mudah memahami bagaimana gambar ini bekerja untuk memudahkan proses desain dan konstruksi produk. Berikut beberapa fungsi gambar teknik dalam dunia industri tersebut.

1. Menyampaikan Informasi

Fungsi gambar teknik yang pertama adalah menyampaikan informasi. Lewat gambar teknik, engineer akan mendapatkan informasi yang jelas tentang objek yang dirancang. Sehingga rancangan dapat dipahami dan diwujudkan oleh pekerja lapangan.

2. Konsep Suatu Gagasan

Fungsi gambar teknik yang kedua adalah konsep dari suatu gagasan. Gambar teknik dapat digunakan sebagai media menuangkan ide atau gagasan dari engineer.

Rancangan yang dibuat kemudian dievaluasi hingga mendapatkan hasil yang sempurna. Gambar yang dihasilkan nantinya akan diwujudkan menjadi objek nyata oleh pelaksana.

3. Arsip Dokumentasi

Fungsi gambar teknik yang ketiga adalah sebagai arsip dokumentasi. Gambar teknik haruslah disimpan dengan baik untuk memudahkan pencarian dokumen kedepannya.Tujuan penyimpanannya adalah sebagai informasi atau referensi untuk rencana yang akan datang.

4. Bahasa Teknik

Fungsi gambar teknik yang keempat adalah sebagai bahasa teknik. Dalam dunia keteknikan gambar teknik digunakan sebagai salah satu media untuk menyampaikan maksud dan tujuan tertentu.

Dalam hal ini adalah rancangan dari objek yang akan dibangun. Sebagai media komunikasi, gambar teknik dilengkapi dengan keterangan dan lambang.

5. Pengembangan Gambar dan Keadaan Teknik

Maksudnya adalah gambar teknik digunakan sebagai sarana untuk menggambarkan ide abstrak dari objek yang akan diwujudkan. Gambar yang dibuat pun wajib menyertakan informasi detail dari objek yang akan diwujudkan di dunia nyata.

Baca juga: Penunjuk Ukuran Gambar Teknik: Pengertian dan Jenis-jenisnya

Itulah beberapa fungsi gambar teknik dalam dunia industri yang perlu diketahui. Semoga informasi tersebut dapat membantu para engineer dalam memahami apa saja fungsi gambar teknik. (Gin)
