Urutan Kabel LAN yang Tepat agar Tersambung dengan Baik

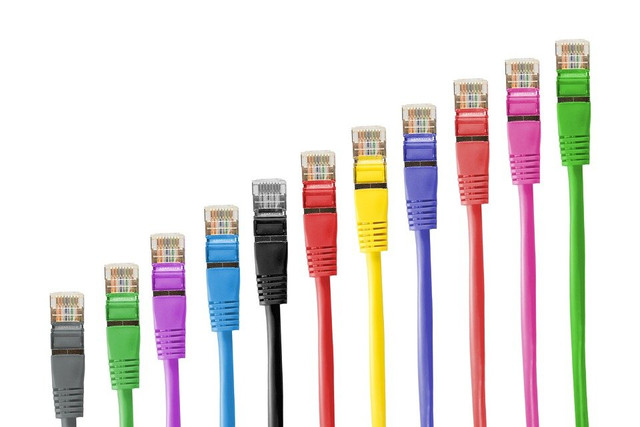

Ilustrasi Kabel LAN. (Foto: Blickpixel by https://pixabay.com)

Kabel LAN (Local Area Network) atau yang biasa disebut dengan kabel UTP, merupakan kabel yang berguna untuk menghubungkan beberapa perangkat dalam area yang terbatas, seperti rumah, kantor, laboratorium, atau perkantoran. Ketika akan memasang kabel, urutan kabel LAN harus tepat tersambung agar bekerja dengan baik.

Kabel LAN sebenarnya menggunakan kabel UTP untuk media transmisi. Kabel UTP memiliki 4 kabel inti di dalamnya dengan warna yang berbeda-beda, yaitu:

Jingga, berfungsi sebagai penghantar paket data.
Putih-Jingga, berfungsi sebagai penghantar paket data.
Hijau, berfungsi sebagai penghantar paket data.
Biru, berfungsi sebagai penghantar paket suara.
Putih-Biru, berfungsi sebagai penghantar paket suara.
Coklat, berfungsi sebagai penghantar arus DC.
Putic-Coklat, berfungsi sebagai penghantar arus DC.

Nah, agar lebih paham untuk menyambungkan kabel, artikel kali ini akan merangkum tata cara menyusun urutan kabel LAN yang tepat.

Cara Menyusun Kabel LAN

Ilustrasi Kabel LAN. (Foto: Jarmoluk by https://pixabay.com)

Dikutip dari buku Mengenal Wifi, Hotspot, LAN, & Sharing Internet yang ditulis oleh M. Agus dan J Alam (2013: 27), kabel LAN terdiri atas 8 kabel tembaga kecil, yang mana masing-masing kabel tembaga dibalur isolator yang diberi warna yang sudah dijelaskan sebelumnya. Tiap kabel nantinya harus dimasukkan dalam konektor RJ45 dengan urutan tertentu. Ya, ada standar tertentu dalam pengurutan kabel, tetapi sebetulnya urutannya bebas saja, asal konsisten. Misalnya, jika kabel biru di satu ujung diberi nomor 1, di ujung lainnya harus pula diberi nomor 1.

Berikut adalah tata cara menyusun urutan kabel LAN yang tepat:

Pertama, kupas lapisan pelindung luar sehingga terlihat kabel-kabel kecil.
Urutkan kabel dengan urutan yang diinginkan. Ingat, urutannya harus konsisten pada ujung yang lainnya.
Potong rata kabel yang sudah terurut (tidak perlu dikupas).
Masukkan ke konektor RJ45 dan dorong hingga semua kabel masuk sampai ujung dengan urutan yang benar.
Jepit dengan tang penjepit khusu untuk RJ45.

Dalam pengurutan kabel LAN dikenal dua macam kabel, yaitu urutan ujung yang harus sama persis dengan urutan ujung yang lain (kabel straight) dan urutan salah satu ujung adalah menukar nomor urut 1 dengan nomor urut 3 serta menukar nomor urut 2 dengan nomor urut 6 (kabel cross). Semoga bermanfaat! (CHL)
