Urutan Kabel Cross yang Benar dari Ujung 1 hingga Ujung 2

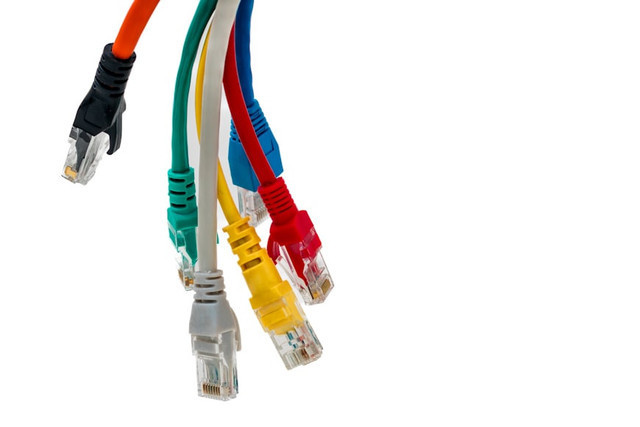

Ilustrasi kabel cross. Foto: Unsplash

Kabel LAN (Local Area Network) berfungsi sebagai media komunikasi antar perangkat dalam jaringan lokal, seperti komputer, router, switch, dan perangkat lainnya. Berdasarkan fungsinya, kabel LAN dibagi dalam beberapa jenis, salah satunya adalah kabel cross.

Kabel cross atau cross-over digunakan untuk koneksi antar komputer atau perangkat sejenis dalam jaringan peer-to-peer maupun point-to-point. Jenis kabel ini memiliki konfigurasi pin yang berbeda pada kedua ujung konektornya, sehingga susunan warnanya tidak sama.

Karena itu, memahami urutan warnanya sangat penting agar kabel cross dapat dipasang dengan tepat dan berfungsi sesuai kebutuhan jaringan. Untuk memahami urutan warna kabel cross, fungsi, serta perbedaannya dengan kabel straight, simak penjelasannya berikut.

Urutan Kabel Cross

Ilustrasi urutan kabel cross. Foto: Unsplash

Kabel LAN jenis cross digunakan untuk menghubungkan dua perangkat sejenis secara langsung tanpa memerlukan switch atau hub. Disadur dari buku Panduan Pintar Komputer, berikut urutan warna kabel cross yang tepat dari ujung pertama hingga ujung kedua.

Urutan Kabel Cross Ujung 1

• Putih–Oranye

• Oranye

• Putih–Hijau

• Biru

• Putih–Biru

• Hijau

• Putih–Cokelat

• Cokelat

Urutan Kabel Cross Ujung 2

• Putih–Hijau

• Hijau

• Putih–Oranye

• Biru

• Putih–Biru

• Oranye

• Putih–Cokelat

• Cokelat

Urutan warna tersebut berkaitan dengan penggunaan kabel cross dalam jaringan. Berikut beberapa fungsi utama dari kabel cross yang perlu diketahui:

• Menghubungkan perangkat sejenis: Kabel ini dapat digunakan untuk menghubungkan dua komputer, dua switch, dua hub, atau dua router secara langsung.

• Membuat koneksi peer-to-peer: Kabel cross memungkinkan dua komputer bertukar data secara langsung tanpa memerlukan switch atau hub.

• Mendukung komunikasi antar perangkat: Susunan pin yang berbeda pada kedua ujung kabel membantu menyesuaikan jalur pengiriman dan penerimaan data pada perangkat sejenis.

Apa Bedanya Kabel Cross dan Straight?

ilustrasi apa bedanya kabel cross dan straight. Foto: Unsplash

Setelah mengetahui urutan warna kabel cross, penting juga memahami perbedaannya dengan kabel straight. Disadur dari buku berjudul Buku Ajar Jaringan dan Komunikasi Data oleh Alvin Arief Setiawan, dkk. (2024), berikut rincian perbedaan keduanya.

1) Susunan Warna Kabel

• Cross-Over: Susunan warna pada kedua ujung kabel dibuat berbeda. Konfigurasi ini memungkinkan kabel digunakan untuk menghubungkan perangkat yang sejenis.

• Straight: Susunan warna pada kedua ujung kabel dibuat sama. Jenis kabel ini memiliki konfigurasi yang lebih sederhana dan umum digunakan untuk menghubungkan perangkat dengan fungsi yang berbeda.

2) Penggunaan

• Cross-Over: Digunakan untuk menghubungkan perangkat yang sejenis, seperti komputer ke komputer, router ke router, switch ke switch, atau hub ke hub.

• Straight: Digunakan untuk menghubungkan perangkat yang berbeda jenis, seperti router ke switch atau hub, komputer ke switch, serta komputer ke hub.
