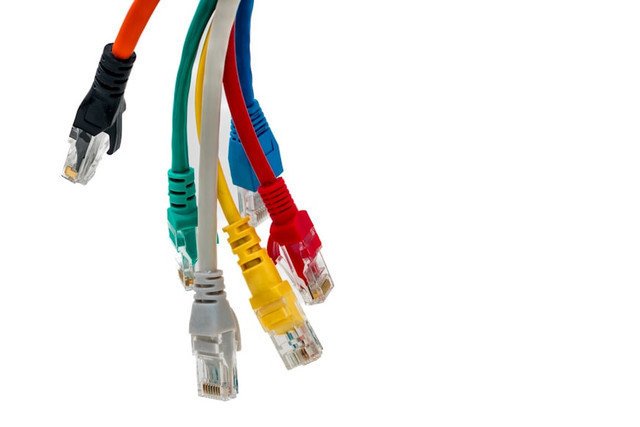

PerbesarKabel straight merupakan salah satu jenis kabel Ethernet yang paling umum digunakan dalam jaringan komputer. Kabel ini memiliki susunan warna dan pin yang sama pada kedua ujungnya, sehingga setiap kabel tersusun dalam urutan yang sejajar dan mudah dikenali.
Pola tersebut membuat kabel straight banyak digunakan untuk menghubungkan perangkat yang berbeda, seperti komputer dengan switch, router, maupun printer. Lantas, apa saja warna kabel straight dan bagaimana urutannya? Simak penjelasan lengkapnya berikut.
Pengertian Kabel Straight dan Fungsinya
Menyadur dari buku Media Transmisi Telekomunikasi karya Sugeng Purbawanto (2020), kabel straight atau kabel lurus merupakan jenis kabel jaringan yang memiliki susunan warna sama pada kedua ujung konektornya. Artinya, setiap pin pada satu ujung konektor terhubung dengan pin bernomor sama di ujung lainnya.
Dengan kata lain, pin 1 terhubung ke pin 1, pin 2 ke pin 2, dan seterusnya hingga pin 8. Susunan tersebut membuat kabel straight cocok digunakan untuk menghubungkan perangkat jaringan yang berbeda jenis, di antaranya:
Komputer dan switch agar komputer dapat terhubung ke jaringan.
Komputer dan LAN modem cable/DSL untuk mendapatkan akses jaringan atau internet.
Router dan LAN modem cable/DSL untuk meneruskan koneksi internet ke jaringan.
Switch dan router agar perangkat yang terhubung ke switch dapat mengakses jaringan.
Hub dan router untuk menghubungkan beberapa perangkat dalam satu jaringan.
Komputer dan printer agar komputer dapat mengirim dokumen untuk dicetak.
Access point dan router agar perangkat dapat mengakses jaringan secara nirkabel.
Karena dapat menghubungkan berbagai perangkat dengan tipe berbeda, kabel straight menjadi salah satu jenis kabel yang umum digunakan pada jaringan rumah maupun perkantoran.
Urutan Warna Kabel Straight
Kabel straight memiliki dua standar konfigurasi warna yang umum digunakan, yaitu TIA/EIA-568A dan TIA/EIA-568B. Di antara kedua standar tersebut, T568B lebih sering digunakan untuk memenuhi kebutuhan jaringan sehari-hari.
Pada penerapannya, kabel straight menggunakan kabel UTP yang terdiri dari delapan inti dengan warna berbeda. Kedelapan inti tersebut perlu disusun dalam urutan tertentu pada konektor RJ45 agar setiap pin terhubung sesuai fungsinya.
Mengutip buku berjudul Teori Jaringan Komputer karya Ino Sulistiani (2025), berikut urutan warna kabel straight berdasarkan masing-masing standar:
TIA/EIA-568A
Putih hijau
Hijau
Putih oranye
Biru
Putih biru
Oranye
Putih cokelat
Cokelat
TIA/EIA-568B
Putih oranye
Oranye
Putih hijau
Biru
Putih biru
Hijau
Putih cokelat
Cokelat
Urutan tersebut perlu diperhatikan saat memasang konektor karena kesalahan posisi kabel dapat menyebabkan koneksi tidak berfungsi dengan baik. Penggunaan susunan yang sesuai juga membantu menjaga koneksi jaringan tetap stabil.
