Cara Membuat Charger di Motor Super Mudah

Konten ini diproduksi oleh Infootomotif
Cara Membuat Charger di Motor Super Mudah (320175)
searchPerbesar

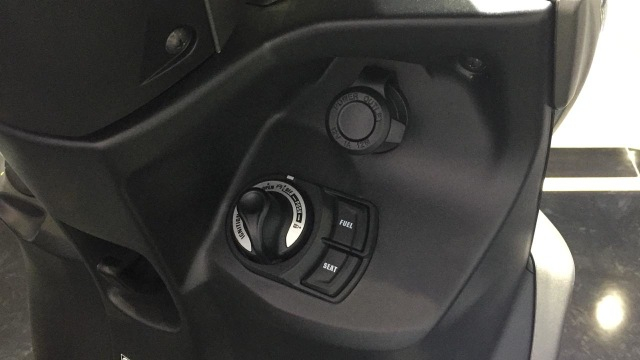

Yamaha FreeGo punya fitur keyless dan power outlet Foto: Aditya Pratama Niagara/kumparanOTO
Melakukan pengisian daya gawai pada masa sekarang menjadi salah satu kegiatan yang esensial dalam hidup sehari-hari. Untuk itulah, mengisi gawai semakin dimudahkan, mulai dari menggunakan power bank atau pengisian daya melalui power outlet di kendaraan.
ADVERTISEMENT
Tak terkecuali pada motor. Kini, fitur power outlet juga sudah tersedia di beberapa jenis merek motor keluaran teranyar. Fitur ini semakin membantu pengguna motor, terutama para driver ojek online yang mengharuskan handphone terus online.
Tak sedikit para pemotor memasang perangkat aftermarket agar bisa mengisi ulang smartphone sembari motoran. Lantas, bagaimana cara membuat charger di motor ini?

Prinsip Kerja Charger Gadget

Dikutip dari autoexpose, prinsipnya charger bekerja dengan mengalirkan arus listrik ke baterai yang terletak di dalam handphone. Karena sifat baterai ponsel yang chargeable, maka arus tersebut akan disimpan di dalam baterai untuk digunakan di lain waktu.
Tapi, arus listrik dari PLN tidak bisa disalurkan secara langsung ke baterai ponsel karena baterai punya kapasitas yang lebih kecil. Oleh karena itu, dalam sebuah charger dilengkapi dengan komponen pengubah tegangan dan komponen penyearah.
ADVERTISEMENT
Sederhananya, komponen pada sebuah charger berupa:
  • Dioda Bridge, merupakan rangkaian dioda untuk mengubah arus AC ke DC.
  • IC regulator, untuk mengubah tegangan input menjadi lebih rendah.
  • Capasitor/Elco, untuk menstabilkan kapasitas muatan elektron yang akan masuk ke baterai.
Ketiga komponen di atas dirangkai dengan rangkaian charger dan menghasilkan output berupa listrik DC yang umumnya bertegangan 5 Volt dengan arus 1-3 Ampere.

Cara membuat Charger di Motor

Perlu diingat bahwa melakukn charge hp di motor hanyalah untuk kepentingan charger darurat saja. Sebab, Anda harus memastikan tidak terjadi dampak buruk pada kesehatan baterai Handphone dan mencegah aki motor cepat soak.
Maka dari itu, Anda bisa membuatnya dengan komponen yang simple saja. Berikut langkah-langkah yang bisa anda lakukan:
ADVERTISEMENT
1. Persiapkan Bahan
Untuk alat yang akan digunakan antara lain:
  • IC Regulator 7805
  • 2 Buah Dioda 5 Amp
  • Konektor IC.
  • Kabel USB
  • Sementara alat yang dibutuhkan antara lain
  • Solder + Timah
  • Isolasi
Bahan di atas bisa diperoleh di toko elektronik. IC menggunakan seri 7805 karena tegangan output yang diinginkan berkisar 5 Volt. Bisa Anda lihat pada dua digit angka terakhir. Anda bisa menggunakan IC dengan nomor lain jika spesifikasi Hp sobat bukan 5 Volt.
2. Pelajari Skemanya

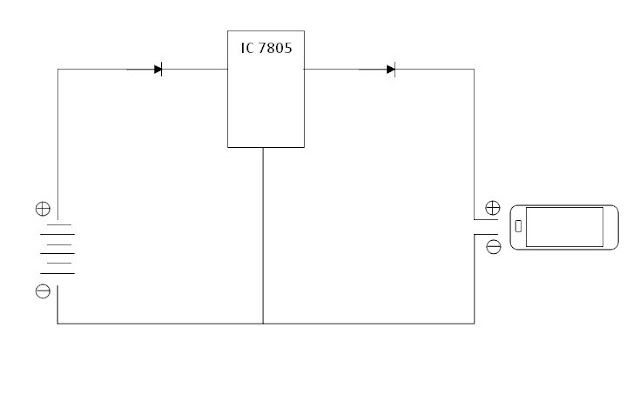

Rangkaian charger sederhana yang kita buat, tidak terlalu rumit karena tidak memerlukan PCB atau kita akan membuat rangkaian terbuka, rangkaiannya seperti berikut ini.
Cara Membuat Charger di Motor Super Mudah (320176)
searchPerbesar
Ilustrasi skema pembuatan charger di motor (Foto: autoexpose.org)
Listrik dari baterai disambungkan ke dioda sebelum masuk ke terminal input IC untuk kemudian output dari IC juga tersambung ke dioda sebelum langsung ke konektor.
ADVERTISEMENT
IC regulator ini memiliki tiga kaki, yaitu input, output, dan masa. Sebelum anda mengeksekusinya temukan dan pastikan anda telah memahami mana kaki-kaki IC.
Perlu diperhatikan juga, walau hanya memiliki dua kaki, pemasangan dioda tidak boleh terbalik. Alasanya posisi dioda yang terbalik justru akan memblokir arus listrik.
Sementara untuk kabel konektor, bisa anda dapatkan di toko komponen elektronik beserta IC. Kabel USB bisa menggunakan kabel bekas ataupun baru, yang terpenting masih bisa berfungsi.

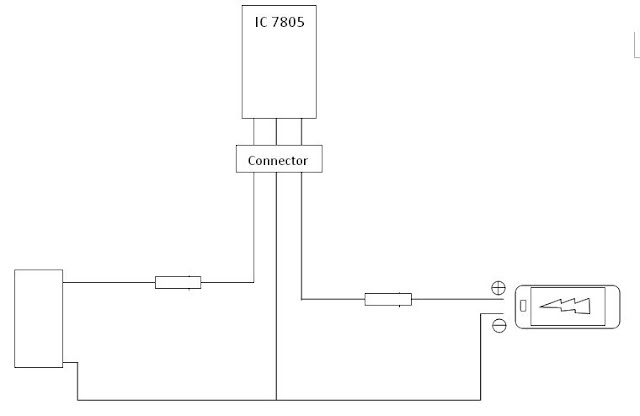

3. Rangkai komponennya
Mulailah dengan merangkai komponen IC dengan konektor. Pastikan anda telah mengenali mana terminal inout, output dan mana massa.
Pisahkan kabel konektor IC yang memiliki tiga buah kabel itu untuk kemudian kita kupas kulitnya. Pasang dioda pertama pada kabel input IC. Arahnya, menuju IC atau terminal negatif yang anda sambungkan ke kabel konektor.
ADVERTISEMENT
Pasang juga dioda kedua pada kabel output IC namun dengan posisi terbalik, atau mengarah keluar. Posisinya terminal positif dioda yang anda sambungkan denga kabel.
Ambil kabel USB, kemudian hubungkan kedua kabel tersebut dengan output IC dan Kabel massa. Untuk kabel masa bisa anda sambungkan ke terminal masa IC atau ke body motor nantinya.
Tersisa satu terminal, yakni input, yang bisa anda sambungkan dengan baterai atau ke kunci kontak. Jika anda menghubungkannya ke kunci kontak maka charger bisa mengisi saat ignition ON. Jika Anda meminginkan sirkuit yang aman, Anda bisa menambahkan fuse dengan maksimal 5 ampere agar tidak terjadi lonjakan arus berlebih ke HP.
Cara Membuat Charger di Motor Super Mudah (320177)
searchPerbesar
Ilustrasi skema pembuatan charger di motor (Foto: autoexpose.org)
Anda perlu menyambungkan masa body ke masa IC. Jika IC yang anda beli memiliki lubang baut, cukup tempelkan lubang tersebut ke body motor yang berbahan logam menggunakan baut. Tapi jika IC standar tanpa lubang baut, anda bisa menghubungkan masa body motor dengan terminal masa IC. Sehingga ada dua sambungan yang mengarah ke body dan ke USB.
ADVERTISEMENT
Setelah itu, coba colokkan ujung USB ke port charge Hp anda. Secara otomatis arus 12 Volt akan turun menyesuaikan daya pengisian battery ponsel yang hanya sekitar 5 Volt.
Cukup mudah bukan?
