Skala Nonius pada Jangka Sorong, Siswa Wajib Tahu

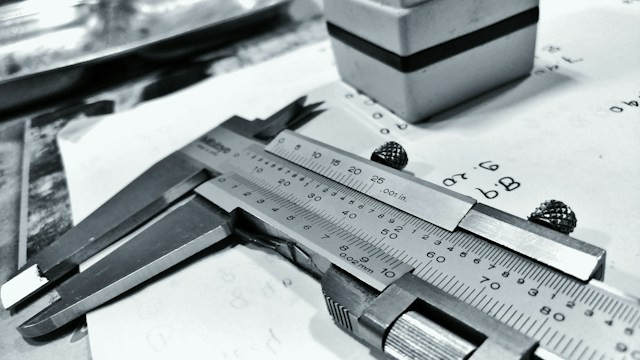

Ilustrasi jangka sorong memiliki skala nonius yaitu skala yang menyatakan panjang sebesar.Foto: Aswin Anand / Unsplash

Banyak siswa yang mempertanyakan mengenai jangka sorong memiliki skala nonius yaitu skala yang menyatakan panjang sebesar berapa?

Tidak seperti penggaris yang mudah dilihat hasil pengukurannya, jangka sorong memiliki cara tersendiri untuk mempermudah pengukur melihat hasil akhirnya.

Skala Nonius pada Jangka Sorong dalam Ilmu Fisika

Ilustrasi jangka sorong memiliki skala nonius yaitu skala yang menyatakan panjang sebesar.Foto: Vooglam Eyewear / Unsplash

Perlu diketahui jangka sorong memiliki skala nonius yaitu skala yang menyatakan panjang sebesar 9 mm.

Dikutip dari buku Cerdas Belajar Fisika, Kamajaya (2007:19), skala nonius atau skala vernier pada jangka sorong standar memiliki panjang total sebesar 9 mm.

Lebih lanjutnya, nilai 9 mm tadi dibagi menjadi 10 skala kecil yang menghasilkan masing-masing 0,9 mm atau menyatakan tingkat ketelitian sebesar 0,1 mm / 0,01 cm.

Supaya lebih paham lagi dengan jangka sorong, pahami beberapa hal pentingnya. Penasaran apa saja itu? Simak penjelasan berikut:

• Skala utama: Terletak pada rahang tetap dengan satuan centimeter (cm) dan milimeter (mm).

• Skala nonius: Terletak pada rahang geser yang mempunyai 10 skala dengan panjang 9 mm.

• Tingkat ketelitian: Sebesar 0,1 mm atau 0,01 cm, yang merupakan selisih antara satu skala utama dan satu skala nonius.

Suatu pipa diukur menggunakan jangka sorong. Hasilnya menunjukkan skala utama berada di posisi 4,1 cm atau 41 mm.

Sementara itu, garis ke-6 pada skala nonius berhimpitan dengan posisi lurus yang sejajar garis di atasnya. Jika tingkat ketelitian alat itu 0,01 cm, berapakah hasil pengukurannya?

Diketahui:

Skala Utama (SU) = 4,1 cm

Skala Nonius (SN) = 6 x 0,01 cm = 0,06 cm

Jawab:

Rumus = SU + SN

= 4,1 cm + 0,06 cm

= 4,16 cm

Jadi, hasil pengukuran panjang benda tersebut adalah 4,16 cm atau setara dengan 41,6 text mm.

Meski telah mengetahui rumus penghitungannya, tetapi tidak sedikit yang masih kesulitan menemukan jawaban dari soal tentang pengukuran menggunakan jangka sorong.

Kesulitan utamanya terletak pada kesalahan membaca skala nonius yang kurang pas dan posisi pengamatan yang tidak tegak lurus (paralaks).

Jadi itulah jawaban dari pertanyaan jangka sorong memiliki skala nonius yaitu skala yang menyatakan panjang sebesar berapa. (NOV)
