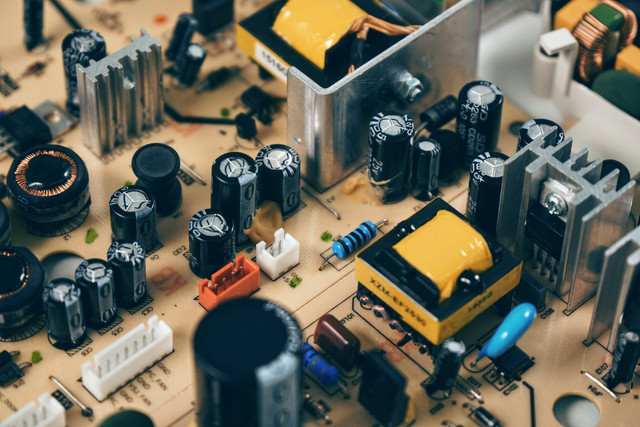

PerbesarApa saja rangkaian resistor? Jenis-jenis rangkaian resistor antara lain resistor seri, resistor paralel, dan resistor campuran. Resistor atau adalah komponen yang sifatnya menghambat arus listrik.
Setiap jenis rangkaian resistor memiliki sifat yang berbeda serta kekurangan dan kelebihannya. Setiap rangkaian juga memiliki konfigurasi yang berbeda.
Apa Saja Rangkaian Resistor Listrik?
Menurut buku Desain Rangkaian Elektronik dengan Transistor, Gutama Indra Gandha, M.Eng (2022: 19), rangkaian resistor dalam adalah sebuah deretan resistor yang terkoneksi dengan susunan tertentu.
Apa saja rangkaian resistor? Konfigurasi rangkaian resistor dibagi menjadi 3 jenis, yaitu rangkaian seri, rangkaian paralel, dan rangkaian campuran. Berikut ini adalah pengertian jenis-jenis rangkaian resistor mengutip buku Teori Umum Teknik Elektronika, Drs. Daryanto (2023: 11):
1. Rangkaian Seri
Rangkaian seri adalah rangkaian yang hanya memiliki satu jalur tempat arus listrik mengalir dari sumber arus listrik. Pada rangkaian seri, semua lampu tersusun berurutan.
Jika lampu dimatikan, maka aliran listrik akan terhenti dan lampu akan mati. Hal ini terjadi karena rangkaian tidak tertutup.
Kelebihan rangkaian seri adalah besar arus listrik yang tidak dibagi sehingga lampu akan lebih terang. Kekurangannya penggunaan arus listrik lebih besar sehingga energi listrik yang digunakan juga lebih besar atau boros.
Jika lampu menggunakan sumber tenaga baterai, maka baterai akan cepat habis. Sifat-sifat rangkaian seri adalah sebagai berikut.
Arus yang mengalir pada masing-masing beban adalah sama.
Tegangan sumber akan dibagi dengan jumlah tahanan seri jika besar tahanan sama. Jumlah penurunan tegangan dalam rangkaian seri dari masing-masing tahanan seri adalah sama dengan tegangan total sumber tegangan.
Banyak beban listrik yang dihubungkan dalam rangkaian seri, tahanan total rangkaian menyebabkan naiknya penurunan arus yang mengalir dalam rangkaian.
Jika salah satu bagian dari rangkaian terputus maka aliran arus akan terhenti.
2. Rangkaian Paralel
Rangkaian paralel adalah rangkaian dengan lebih dari satu jalur tempat arus listrik mengalir dari sumber listrik. Terdapat lebih dari satu jalur pada arus listrik rangkaian paralel sehingga rangkaian masih dapat berfungsi walaupun jalur terputus atau dimatikan.
Rangkaian paralel memiliki sifat-sifat sebagai berikut.
Tegangan pada masing-masing beban listrik sama dengan tegangan sumber.
Masing-masing cabang dalam rangkaian paralel adalah rangkaian individu. Arus masing-masing cabang tergantung pada resistor cabang.
Sebagian besar tahanan yang dirangkai pada rangkaian paralel menyebabkan tahanan total rangkaian mengecil sehingga arus total harus lebih besar. Tahanan total dari rangkaian paralel lebih kecil dari resistor yang terkecil dari rangkaian.
Jika salah satu cabang tahanan paralel terputus, maka arus akan terputus hanya pada rangkaian tahanan tersebut. Rangkaian cabang lain tetap bekerja tanpa terganggu oleh rangkaian cabang yang terputus.
3. Rangkaian Campuran
Rangkaian campuran adalah rangkaian resistor yang terdiri dari rangkaian seri dan paralel. Kelebihan rangkaian campuran adalah sebagai berikut.
Rangkaian campuran memiliki keunggulan yang dimiliki oleh instalasi seri dan paralel sebagai penyusunnya.
Rangkaian campuran menghindari rangkaian listrik yang kompleks.
Kesalahan instalasi dapat dengan mudah diketahui dan ditangani sedini mungkin.
Rangkaian campuran juga memiliki beberapa kekurangan yaitu sebagai berikut.
Proses instalasi cukup rumit.
Biaya yang dibutuhkan cukup mahal.
Boros karena memakan banyak energi.
Baca juga: Mengenal Pengetrian Rangkaian Listrik dan Penerapannya
Demikian pembahasan mengenai apa saja rangkaian resistor dan pengertian masing-masing rangkaian. Semoga penjelasan ini dapat memberikan pengetahuan baru mengenai apa saja rangkaian resistor dalam arus listrik. (IND)
