Komponen-Komponen pada Mikrometer Sekrup beserta Fungsinya

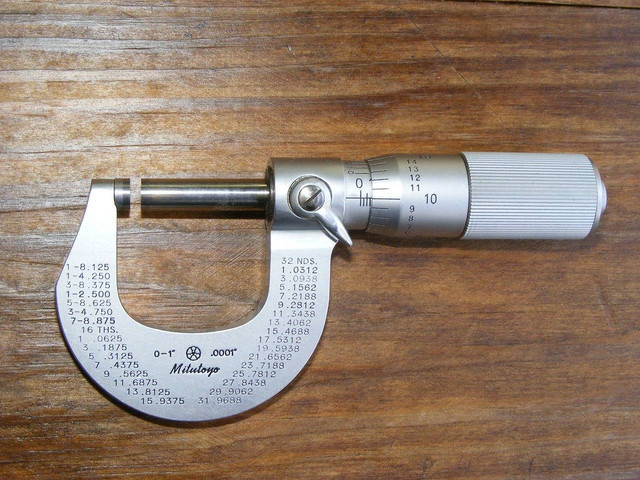

Ilustrasi komponen-komponen pada mikrometer sekrup. Sumber: Pixabay / 4volvos

Mikrometer sekrup merupakan suatu alat ukur yang digunakan untuk mengukur ketebalan, diameter luar, diameter dalam, atau panjang benda dengan sangat akurat. Komponen-komponen pada mikrometer sekrup, masing-masing memiliki fungsinya sendiri-sendiri.

Biasanya, mikrometer sekrup dipakai dalam pengukuran mesin, dan hal-hal lain di bidang teknik, yang membutuhkan keakuratan. Sebab, mikrometer sekrup memiliki ketelitian hingga 0,01 mm.

Komponen-komponen pada Mikrometer Sekrup

Ilustrasi komponen-komponen pada mikrometer sekrup. Sumber: Pixabay / byrev

Mikrometer sekrup memiliki komponen atau bagian-bagian yang memiliki fungsinya masing-masing. Berikut ini penjelasan mengenai fungsi dari komponen-komponen mikrometer tersebut.

1. Anvil (Landasan / Poros Tetap)

Komponen mikrometer sekrup ini berfungsi sebagai titik awal pengukuran. Bisa dikatakan, bagian inilah yang bersinggungan langsung dengan benda yang akan diukur.

2. Spindle (Poros Geser)

Spindel adalah poros yang bentuknya hampir mirip dengan anvil. Bedanya, anvil lebih kecil dan tidak dapat bergeser, sementara spindle lebih panjang dan bisa digeser.

Fungsi spindle bersama dengan anvil adalah sebagai penjepit benda kerja yang akan diukur. Hasil pengukuran dihitung dari jarak antara permukaan anvil dan permukaan spindle.

3. Lock (Pengunci)

Bagian ini berfungsi untuk mengunci pergerakan spindel agar tidak bergerak ketika akan membaca hasil pengukuran.

4. Sleeve (Lengan Mikrometer)

Sleeve merupakan poros berlubang yang memiliki ulir sebagai tempat pergerakan spindle dan thimble. Fungsi utama sleeve adalah sebagai tempat diletakkannya skala utama.

5. Thimble

Timbel berfungsi untuk menggeser spindle dan mengatur panjang spindle yang keluar. Di bagian ini terdapat skala nonius yang terletak di dekat skala utama.

6. Ratchet Knob (Kenop Bergerigi)

Ratchet Knob berfungsi untuk menggerakkan spindle ketika proses pengukuran berlangsung.

7. Frame (Rangka)

Frame pada mikrometer sekrup merupakan komponen berbentuk C yang fungsinya adalah menyatukan komponen-komponen lain dalam mikrometer sekrup.

Frame ini dibuat tebal dan kokoh untuk menjaga mikrometer agar mikrometer tidak melakukan penyimpangan dalam pengukuran.

Cara Membaca Hasil Pengukuran dengan Mikrometer Sekrup

Ilustrasi komponen pada mikrometer sekrup. Sumber: Pixabay / simmer65

Mengutip buku Fisika SMP/MTS Kelas 7 KTSP, Budi Suryati, (2008: 13), cara membaca hasil pengukuran dengan mikrometer sekrup adalah sebagai berikut.

Baca juga: Macam-macam Alat Ukur dan Fungsinya

Itulah penjelasan mengenai komponen-komponen pada mikrometer sekrup dan fungsinya masing-masing. Karena hasil pengukuran menggunakan mikrometer sekrup ini sangat akurat, alat ukur inipun digunakan dalam berbagai pengukuran yang membutuhkan ketelitian. (ARN)
