Langkah-langkah Pemasangan Konektor RJ-45

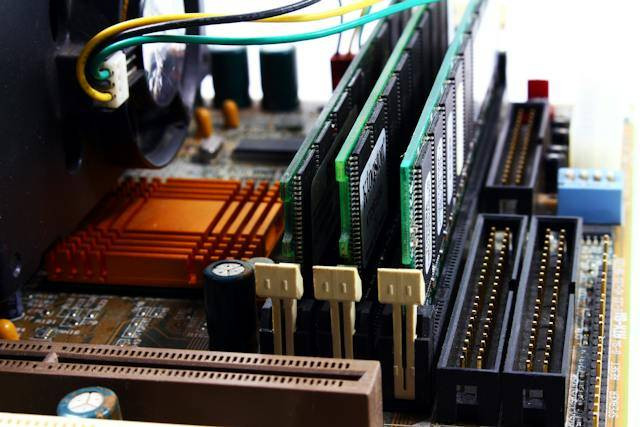

Langkah-langkah pemsangan konektor. Foto hanya ilustrasi. Sumber: Pexels/Valentine Tanasovich

Langkah-langkah pemasangan konektor pada komputer adalah hal yang penting untuk dipelajari. Contohnya pada pemasangan konektor pada kabel UTP. Konektor tersebut berjenis RJ-45, yang menjadi komponen penting dalam tersedianya jaringan internet.

Dikutip dari buku Sistem Jaringan Komputer untuk Pemula oleh Madcoms (2010:12) konektor merupakan perangkat yang digunakan sebagai penghubung kabel. Selain itu, jenis konektor yang akan digunakan harus disesuaikan dengan kabelnya.

Langkah-langkah Pemasangan Konektor RJ-45 pada Kabel UTP

Langkah-langkah pemsangan konektor. Foto hanya ilustrasi. Sumber: Pexels

Konektor RJ-45 adalah jenis konektor yang sering kali ditemukan dalam sistem komputer. Sebab, mampu menghubungkan komputer hingga menuju ke internet.

Simak langkah-langkah pemasangan konektor RJ45 pada kabel UTP berikut ini:

1. Sebelum memasang konektor, tentukan dulu pola yang akan digunakan. Contohnya adalah cross, roll over, hingga straight.

2. Kemudian kupas kabel UTP dengan alat dengan panjang 2 -3 cm

3. Susunlah kabel UTP tersebut sesuai dengan warna yang ditentukan berdasarkan pola hubungan.

4. Potong kabel tersebut dengan panjang 1, 5 cm dengan alat pemotong kabel.

5. Lanjutkan dengan memasukkan ujung kabel ke dalam konektor RJ-45. Pastikan ujung kabel masuk secara sempurna sehingga dapat ditembus oleh pisau yang ada di konektor.

6. Selanjutnya, konektor tersebut dimasukkan ke alat crimping crimping tool. Tujuannya adalah mengunci kabel dan konektor agar lebih bagus.

7. Hal yang perlu diperhatikan adalah proses penguncian tersebut akan berdampak pada keberlangsungan kabel dan konektor. Hal ini dibuktikan dengan banyaknya kasus mengenai crimping tool yang tidak bagus.

8. Crimping tool yang tidak bagus akan membuat pisau-pisau pada konektor tidak sempurna. Selain itu, komponen tersebut tidak akan mampu menembus kulit kabel secara sempurna. Maka kabel tersebut tidak akan mampu menghantar data. Hingga akhirnya koneksi jaringan pun tidak akan tersambung.

9. Setelah memastikan kabel dan konektor terkunci dengan baik, lakukan lagi pada ujung kabel lain.

10. Apabila telah terpasang antara kedua ujung kabel dan konektor, lakukan pengujian menggunakan kabel tester. Jika lampu kabel tester menyala, maka dapat diartikan jika hubungan kabel dan konektor telah terpasang dengan baik dan pemasangan selesai.

11. Akan tetapi, jika lampu pada kabel tester tidak menyala sesuai aturan, maka terdapat kendala pada pemasangan konektor. Dapat disimpulkan jika pemasangan tersebut gagal dan harus mengulangi kembali.

Baca Juga: 5 Fungsi Kabel UTP dan Jenis-Jenisnya

Demikianlah langkah-langkah pemasangan konektor RJ-45 pada kabel UTP yang baik dan benar. Semoga bermanfaat! (NUM)
