Cara Membaca Voltmeter dengan Tepat dalam Fisika

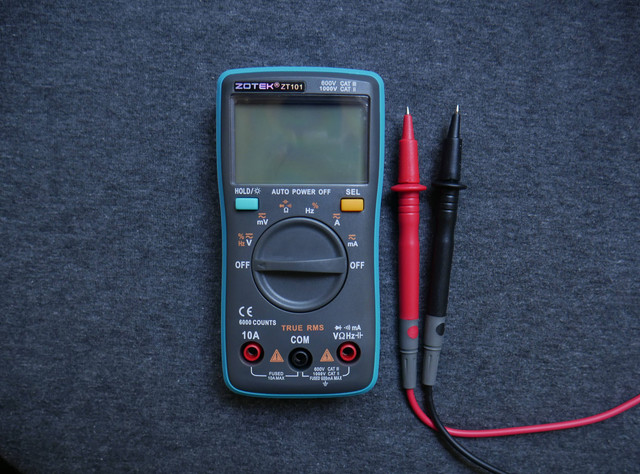

ilustrasi Cara Membaca Voltmeter dengan Tepat dalam Fisika. Unsplash/Nekhil R.

Cara membaca voltmeter dengan tepat dalam fisika sangat penting untuk mengetahui besaran tegangan atau beda potensial listrik.

Dikutip dari buku Laboraturium Fisika 1 - Rajawali Pers, Dr. Ni Ketut Rapi, M.Pd., (2021), Voltmeter biasanya digunakan untuk mengukur sumber tegangan seperti baterai, elemen Volta, atau aki.

Voltmeter mempunyai hambatan, sehingga dengan disisipkan voltmeter tersebut menyebabkan arus listrik yang melewati hambatan R sedikit berkurang.

Cara Menggunakan Voltmeter

ilustrasi Cara Membaca Voltmeter dengan Tepat dalam Fisika. Unsplash/Mark Kats.

Sebelum memahami cara membaca voltmeter, untuk mengukur tegangan harus menggunakan voltmeter yang dipasang paralel terhadap komponen yang akan diukur beda potensialnya. Jadi tidak perlu dilakukan pemutusan penghantar seperti pada amperemeter.

Voltmeter dalam fisika dapat digunakan untuk mengukur tegangan searah maupun tegangan bolak-balik. Apabila mengukur tegangan searah, maka saklar jangkah diarahkan pada posisi DC.

Namun, terlebih dahulu perlu diperkirakan besarnya tegangan yang akan diukur, sehingga dapat mengarahkan saklar ke posisi yang lebih tinggi dari harga yang telah diperkirakan. Hal ini dilakukan agar alat ukurnya tidak rusak oleh besarnya tegangan yang mengalir pada rangkaian.

Pada rangkaian arus searah pemasangan kutub-kutub voltmeter harus sesuai. Kutub positif dengan potensial tinggi dan kutub negatif denganpotensial rendah. Biasanya ditandai dengan kabel yang berwarna hitam dan merah atau biru.

Cara Membaca Voltmeter

ilustrasi Cara Membaca Voltmeter dengan Tepat dalam Fisika. Unsplash/Expressa Digital.

Setelah voltmeter terpasang dengan benar, maka cara membaca voltmeter pengukuran harus memerhatikan bagaimana menuliskan hasilnya yang benar.

Membaca hasil pengukuran pada skala voltmeter harus dibiasakan dan berlatih terus, hal ini untuk memudahkan dalam menjawab soal atau penerapan aplikasi yang membutuhkan kecepatan dalam membaca skala.

Cara membaca nilai hasil pengukuran yaitu membandingkan skala yang ditunjuk dengan skala maksimum dan dikalikan dengan nilai batas ukur. Untuk membaca hasil ukur dari voltmeter tersebut dapat digunakan rumus:

NP = PJ/ ST x BU

Keterangan:

NP = Nilai Pengukuran

PJ = Penunjuk jarum (nilai yang ditunjukkan oleh jarum)

ST = Skala tertinggi voltmeter (nilai maksimum bila jarum full)

BU = Batas ukur voltmeter

Itulah cara membaca voltmeter dengan tepat dalam fisika dan cara menggunakannya dengan benar.(hen)
