Mikrometer Sekrup: Pengertian, Cara Mengukur, dan Contoh Soalnya

Konten ini diproduksi oleh Berita Hari Ini

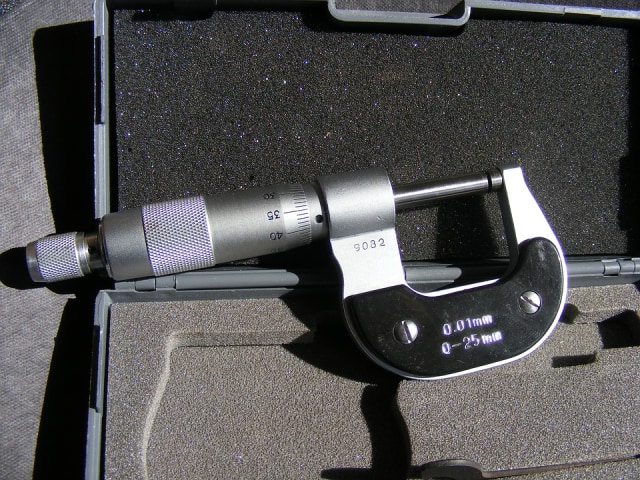

Mikrometer sekrup adalah alat yang digunakan untuk mengukur benda-benda berukuran tipis. Alat ukur ini bisa juga digunakan untuk mengukur benda berbentuk pelat.

Dalam kehidupan sehari-hari, alat ukur ini digunakan oleh tukang servis kulkas dan pompa air untuk mengukur diameter kawat tembaga yang akan digunakan untuk mengganti kumparan kawat yang telah rusak.

Bagaimana cara menggunakan mikrometer sekrup?

Cara Menggunakan Mikrometer Sekrup

Mikrometer sekrup memiliki ketelitian 0,01 mm. Skala utama pada rahangnya memiliki skala terkecil 0,5 mm.

Mengutip dari buku Fisika SMP/MTs kelas VII , cara membaca hasil pengukuran mikrometer sekrup adalah sebagai berikut:

Benda yang akan diukur dijepit pada rahang mikrometer sekrup.

Mikrometer Sekrup: Pengertian, Cara Mengukur, dan Contoh Soalnya (270981) — Foto: buku Fisika SMP/MTs kelas VII (KTSP)

Lihat angka pada skala utama. Pada gambar terlihat nilai 8,5 mm.

Lihat angka pada skala putar yang membentuk garis lurus dengan sumbu skala utama. Pada gambar terlihat nilainya 0,395 mm.

Jadi, tebal benda yang diukur = 8,5 mm + 0,395 mm = 8.895 mm.

Agar lebih memahaminya, berikut contoh soal pengukuran mikrometer sekrup yang bisa dipelajari.

Contoh Soal 1

Jika pada suatu pengukuran didapatkan gambar skala utama ataupun skala nonius dibawah ini,hitunglah berapa panjang dari benda yang akan diukur?

Mikrometer Sekrup: Pengertian, Cara Mengukur, dan Contoh Soalnya (270982) — Contoh soal 1. Foto: rumus-rumus

Jawaban:

Skala utama = 4 mm

Skala nonius = 0,30 mm

Maka, jadi hasil dari pengukuran diatas adalah: Skala utama ditambah skala nonius = 4 +0,3 = 4,30 mm

Contoh Soal 2

Hitunglah Berapa ketebalan kawat tembaga yang diukur dengan mikrometer sekrup dibawah ini?

Mikrometer Sekrup: Pengertian, Cara Mengukur, dan Contoh Soalnya (270983) — Contoh soal 2. Foto: rumus-rumus

Jawaban

Skala utama = 1,5mm

Skala nonius = 0,30mm

Jadi,maka hasil dari pengukuran diatas adalah: Skala utama ditambah skala nonius = 1,5 + 0,3 = 1,80mm.

Contoh Soal 3

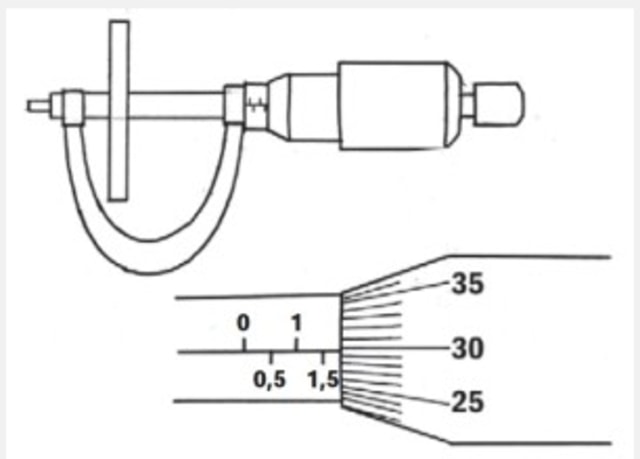

Perhatikan gambar dibawah ini! Hitunglah hasil dari pengukuran tebal kawat dibawah ini!

Mikrometer Sekrup: Pengertian, Cara Mengukur, dan Contoh Soalnya (270984) — Contoh soal 3. Foto: rumus-rumus

Jawaban:

Pengukuran tebal kawat akan menggunakan mikrometer sekrup, yakni:

Skala tetap = 1,5 × 1 mm = 1,5 mm

Skala nonius = 30 × 0,01mm = 0,30 mm

Hasil = skala tetap + skala nonius

Hasil = 1,5mm + 0,30mm = 1,80 mm

Jadi, hasil pengukurannya 1,80 mm.
