Prinsip Dasar Rangkaian Elektronika (Resistor, Kapasitor, Dioda, Transistor, IC)

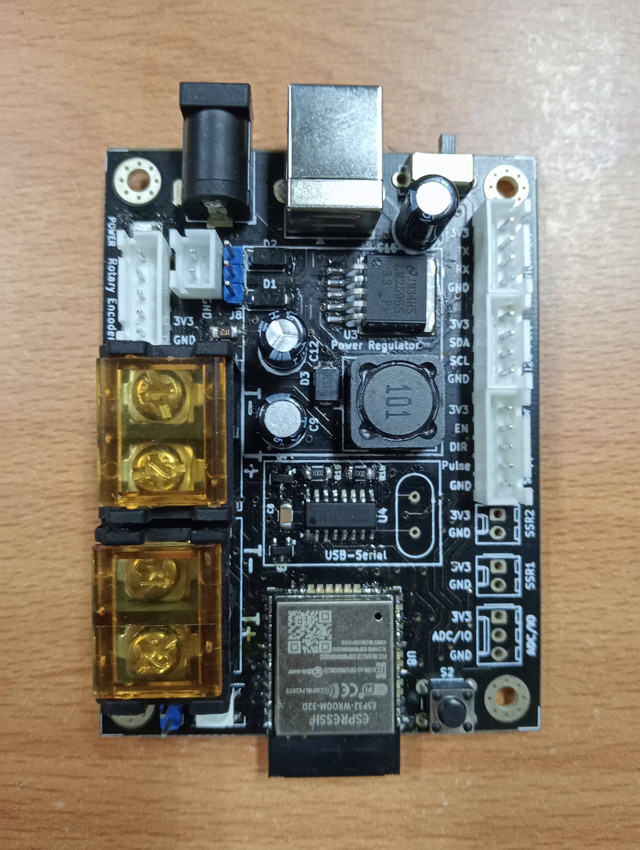

Rangkaian PCB dengan beberapa komponen di dalamnya. Sumber : Dokumen Pribadi

Pernahkah kamu berpikir bagaimana smartphone, TV, atau perangkat elektronik lainnya bisa bekerja? Di balik semua itu, ada rangkaian elektronika yang membuatnya berfungsi. Rangkaian elektronika terdiri dari komponen-komponen kecil seperti resistor, kapasitor, dioda, transistor, dan IC yang bersama-sama mengalirkan dan mengendalikan arus listrik agar perangkat bisa berjalan sesuai fungsinya.

Bagi yang baru memulai, mungkin terdengar rumit, tapi dengan memahami dasar-dasarnya, kamu akan melihat bahwa elektronika bisa menjadi hal yang menyenangkan untuk dipelajari. Artikel ini akan membahas prinsip dasar elektronika yang bisa membantu kamu mulai memahami bagaimana rangkaian elektronik bekerja serta tips belajar elektronika dasar.

Apa Itu Rangkaian Elektronika?

Rangkaian elektronika adalah sistem yang terdiri dari berbagai komponen elektronik seperti resistor, kapasitor, transistor, dan lain-lain, yang saling terhubung untuk menjalankan fungsi tertentu. Misalnya, rangkaian ini bisa mengatur arus listrik agar perangkat seperti lampu atau speaker bekerja sesuai kebutuhan.

Bayangkan rangkaian elektronika seperti jalur pipa air. Air mengalir dari satu tempat ke tempat lain, melewati berbagai pintu air atau filter. Dalam elektronika, arus listrik bekerja seperti air tersebut, sementara komponen seperti resistor dan kapasitor bertindak sebagai pengendali alirannya.

Komponen-Komponen Utama dalam Elektronika

Resistor

Resistor berfungsi untuk mengurangi atau membatasi aliran arus listrik. Jika terlalu banyak arus mengalir, perangkat bisa rusak. Resistor membantu menjaga arus tetap stabil sesuai kebutuhan. Resistor ini seperti keran air, yang bisa kamu putar untuk mengatur jumlah air yang keluar.

Sumber : Dokumen Pribadi

https://drive.google.com/file/d/1IFCAiI1xmI80D3n8MT2LbZZKdAIlVFQ4/view?usp=drive_link

Kapasitor

Kapasitor menyimpan energi listrik dalam jumlah kecil dan melepaskannya ketika dibutuhkan. Kapasitor sering digunakan untuk menyaring sinyal atau menstabilkan tegangan. Bayangkan kapasitor seperti ember air: ia menyimpan air (energi) dan bisa mengeluarkannya perlahan-lahan ketika dibutuhkan.

Sumber : Dokumen Pribadi

https://drive.google.com/file/d/1SHRZKcsMje7AzRCyHCv0uDdQp-_vFxEE/view?usp=drive_link

Dioda

Dioda adalah komponen yang hanya memungkinkan arus mengalir dalam satu arah. Dioda berguna untuk memastikan arus listrik tidak mengalir balik dan merusak komponen lain. Anggaplah dioda sebagai pintu satu arah, yang hanya membiarkan arus masuk, tetapi tidak keluar.

Sumber : Dokumen Pribadi

https://drive.google.com/file/d/1xIc8KorZThBEPfMl2r8xr0P2DUpYUGt0/view?usp=drive_link

Transistor

Transistor adalah salah satu komponen paling penting dalam elektronika. Ia bisa bekerja sebagai saklar atau penguat. Misalnya, dengan sedikit arus, transistor bisa "membuka" jalan bagi arus yang lebih besar untuk mengalir, mirip seperti tombol yang menghidupkan lampu ketika kamu menekannya.

Sumber : Dokumen Pribadi

https://drive.google.com/file/d/1KeM74U7t8cCUxQlPDmgPKJmXlf8y3vKu/view?usp=drive_link

IC (Integrated Circuit)

IC atau sirkuit terpadu adalah komponen kecil yang mengandung banyak komponen miniatur lainnya (seperti transistor dan resistor). IC sering digunakan dalam perangkat modern, seperti komputer atau smartphone. IC ini adalah "otak" dari perangkat elektronik yang bisa melakukan tugas-tugas rumit.

Sumber : Dokumen Pribadi

https://drive.google.com/file/d/1Sqx6-1DIWndm-F7UpWATNROBJTlwR0fw/view?usp=drive_link

Hukum dan Aturan Dasar dalam Elektronika

Hukum Ohm

Salah satu hukum dasar dalam elektronika adalah Hukum Ohm. Hukum ini menyatakan bahwa besarnya arus yang mengalir melalui resistor berbanding lurus dengan tegangan yang diberikan, dan berbanding terbalik dengan resistansinya. Dalam bentuk sederhana, ini bisa dijelaskan dengan rumus:

Tegangan(V)=Arus(I)×Resistansi(R)

Artinya, jika kamu meningkatkan tegangan atau mengurangi resistansi, arus yang mengalir akan semakin besar.

Hukum Kirchhoff

Hukum Kirchhoff mengajarkan kita tentang bagaimana arus dan tegangan bekerja di dalam rangkaian. Ada dua hukum yang penting:

Hukum Arus Kirchhoff (KCL): Jumlah arus yang masuk ke titik pertemuan dalam rangkaian harus sama dengan jumlah arus yang keluar dari titik itu. Ini seperti aturan bahwa semua air yang masuk ke sebuah wadah harus sama dengan air yang keluar.

Hukum Tegangan Kirchhoff (KVL): Jumlah total tegangan di dalam sebuah loop (jalur tertutup) harus sama dengan nol. Artinya, semua energi yang digunakan di sepanjang jalur sama dengan energi yang diberikan.

Mengenal Rangkaian Seri dan Paralel

Rangkaian Seri

Pada rangkaian seri, semua komponen terhubung satu per satu, sehingga arus mengalir melewati setiap komponen. Ini seperti beberapa keran air yang terpasang secara berurutan di satu pipa. Jika salah satu komponen terputus, arus tidak akan bisa mengalir.

Rangkaian Paralel

Dalam rangkaian paralel, setiap komponen terhubung secara berdampingan, sehingga masing-masing komponen memiliki jalur sendiri. Ini seperti banyak pipa yang masing-masing memiliki keran airnya sendiri. Jika salah satu keran rusak, keran lain masih bisa berfungsi.

Langkah Mudah Membaca Skema Rangkaian Elektronik

Untuk merakit atau memahami rangkaian, pertama-tama kita harus tahu cara membaca skema. Skema rangkaian adalah gambar yang menunjukkan bagaimana komponen dihubungkan. Setiap komponen memiliki simbolnya sendiri:

Resistor: Biasanya digambar sebagai garis bergelombang.

Kapasitor: Digambar dengan dua garis sejajar.

Dioda: Dilambangkan dengan segitiga kecil dan garis di salah satu ujungnya.

Dengan memahami simbol-simbol ini, kamu bisa lebih mudah merancang dan memahami fungsi rangkaian yang ada.

Tips Belajar Elektronika untuk Pemula

Mulai dengan Rangkaian Sederhana

Jika kamu baru memulai, coba buat rangkaian yang mudah seperti menyalakan LED atau membuat bel sederhana. Hal ini akan membantu kamu memahami dasar-dasar komponen dan cara kerjanya.

Gunakan Breadboard untuk Eksperimen

Breadboard adalah alat yang sangat berguna untuk pemula. Kamu bisa merangkai berbagai komponen tanpa harus menyoldernya. Ini mempermudah kamu untuk bereksperimen dan belajar.

Baca Datasheet Komponen

Datasheet adalah dokumen yang berisi informasi tentang cara kerja komponen elektronik. Meski terlihat membosankan, membaca datasheet sangat membantu untuk mengetahui karakteristik dan cara terbaik menggunakan komponen tertentu.

Kesimpulan

Belajar elektronika tidak harus sulit. Dengan memahami dasar-dasar komponen dan aturan yang berlaku, kamu bisa mulai merakit rangkaian sederhana dan perlahan-lahan mempelajari hal-hal yang lebih rumit. Jangan ragu untuk bereksperimen, karena semakin sering kamu mencoba, semakin cepat kamu akan menguasai ilmu ini.
